引 言

近年來,鈦合金增材制造技術(shù)發(fā)展迅速,尤其是在航空航天、醫(yī)療衛(wèi)生、設(shè)備儀器等領(lǐng)域發(fā)揮著重要作用。 鈦合金增材制件缺陷的無損檢測(cè)是一項(xiàng)重要的研究?jī)?nèi)容,利用先進(jìn)的無損檢測(cè)裝備和無損檢測(cè)技術(shù)是確保增材制件質(zhì)量的主要手段,對(duì)未來生產(chǎn)制造行業(yè)具有深遠(yuǎn)影響。 鑒于無損檢測(cè)研究的重要意義,本文作者系統(tǒng)地總結(jié)了增材制造合金領(lǐng)域中制件孔隙型缺陷無損檢測(cè)技術(shù)的研究進(jìn)展,重點(diǎn)介紹了目前國(guó)內(nèi)外激光超聲技術(shù)在增材制件孔隙尺寸和孔隙率檢測(cè)中的應(yīng)用,展望了未來該領(lǐng)域在線無損檢測(cè)方向上的發(fā)展動(dòng)態(tài)。

1 、增材制造技術(shù)

增材制造(addition manufacture,AM) 技術(shù)具有復(fù)雜構(gòu)件快速凈成形、材料利用率高等優(yōu)點(diǎn),是航空航天領(lǐng)域具代表性顛覆性技術(shù)之一[1]。 近年來,全球增材制造的市場(chǎng)規(guī)模逐年上升,從行業(yè)方面來看,航空航天領(lǐng)域積累的 AM 技術(shù)方面經(jīng)驗(yàn)相對(duì)較多[2]。 Norsk Ti-tanium 公司報(bào)道,飛機(jī)上典型的 2kg 鈦合金部件若采用傳統(tǒng)加工方式需要從 30kg 原材料上切割完成,相比于該方式,AM 技術(shù)則僅需 6kg 的鈦絲,整體來看可為每架波音 787 飛機(jī)節(jié)省約 300 萬美元。 因此,AM技術(shù)在國(guó)際航空制造領(lǐng)域迅猛發(fā)展,被用來設(shè)計(jì)更多具有優(yōu)良力學(xué)性能或是具有特殊功能的零部件。 例如,美國(guó) SpaceX 太空探索技術(shù)公司采用 AM 技術(shù)制造龍飛船發(fā)動(dòng)機(jī)中的 SuperDraco 推進(jìn)器,僅用數(shù)月時(shí)間就完成了發(fā)動(dòng)機(jī)設(shè)計(jì)和制造,大幅度地節(jié)省了時(shí)間成本和原材料成本[3]。 此外,美國(guó)國(guó)家航空航天局研制的低溫?zé)峤粨Q器以及我國(guó)的 C919 客機(jī)的主風(fēng)擋窗框和中央翼根肋等大型復(fù)雜結(jié)構(gòu)件亦采用了 AM 技術(shù)

[4-5]。

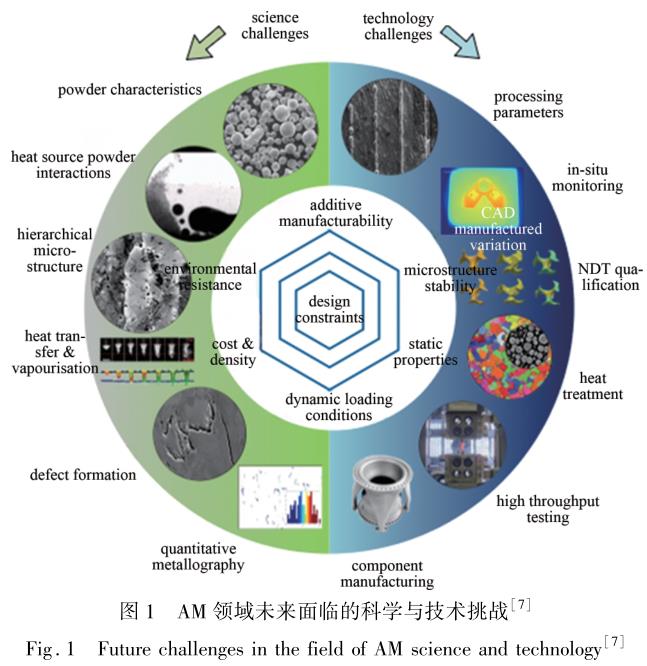

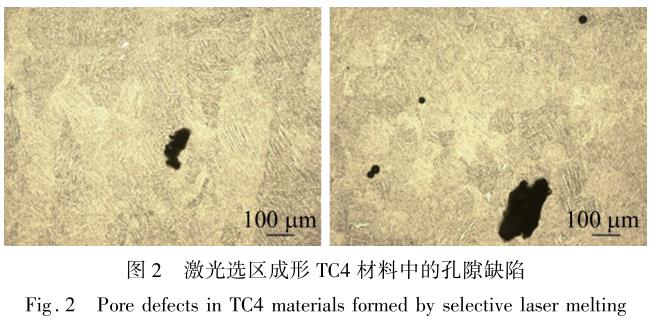

隨著對(duì) AM 技術(shù)深入的研究發(fā)現(xiàn),由于 AM 技術(shù)在制造過程中材料溫度變化劇烈、成型行為復(fù)雜,制造工藝參數(shù)以及階梯效應(yīng)容易對(duì)制件的尺寸精度、組織各向異性以及結(jié)構(gòu)完整性產(chǎn)生影響,因而制件內(nèi)部多發(fā)現(xiàn)氣孔、 未熔合、 微裂紋等誘發(fā)其疲勞失效的缺陷[6]。 國(guó)際高溫合金學(xué)會(huì)主席 REED 等人分析了高溫合金 AM 技術(shù)需要面對(duì)的科學(xué)與技術(shù)挑戰(zhàn)(如圖 1所示),認(rèn)為目前 AM 制備產(chǎn)品在質(zhì)量控制、減少缺陷及產(chǎn)品一致性上仍存在缺少成熟技術(shù)的問題,未來需要更多缺陷檢測(cè)和性能評(píng)價(jià)的數(shù)據(jù)積累,而這離不開數(shù)據(jù)分析、物理建模、過程仿真、人工智能和新在線檢測(cè)技術(shù)的支持。 可用于 AM 制造過程中的無損檢測(cè)手段是未來 AM 領(lǐng)域科學(xué)和工程領(lǐng)域面臨的重要挑戰(zhàn)之一[7]。

2 、孔隙型缺陷的無損檢測(cè)技術(shù)

隨著 AM 制件在航空航天等領(lǐng)域逐漸投入使用,對(duì)于制件的力學(xué)性能等也提出了更高的要求,通過控制制件內(nèi)孔隙的形成來提高其力學(xué)性能的方式引起了該領(lǐng)域研究人員的關(guān)注。 目前制件內(nèi)部冶金缺陷的有效控制尚未完全解決,有研究者認(rèn)為其關(guān)鍵在于 AM過程中制件組織及缺陷形成規(guī)律尚未完全厘清,且缺少能夠?qū)崟r(shí)觀測(cè)其形成過程的在線檢測(cè)手段。 在 AM過程中,孔隙型缺陷是增材制件中最為常見的缺陷之一,多呈現(xiàn)球型或橢球型形貌特征,其尺寸在數(shù)十微米至百微米范圍,如圖2 所示。 孔隙型缺陷對(duì)增材制件的拉伸強(qiáng)度、延展性以及疲勞強(qiáng)度等材料力學(xué)性能嚴(yán)重影響,其產(chǎn)生原因往往與 AM 工藝參數(shù)密切相關(guān),例如,增材過程中材料冷卻速率較大使得熔融態(tài)的金屬材料中的氣體不能及時(shí)從熔池中溢出而滯留在材料內(nèi)部形成孔隙。 考慮到制件內(nèi)孔隙位置、形狀、尺寸、方向和密度等特征與 AM 工藝參數(shù)密切相關(guān),所以通過優(yōu)化工藝參數(shù)(如層厚、能量輸入、構(gòu)建方向、掃描策略、掃描間距和掃描速率) 的方式被視為是減少該類型缺陷的重要手段[8]。

可見,降低 AM 制件孔隙率的關(guān)鍵是如何能夠在增材制造的過程中,對(duì)形成異常尺寸的孔隙進(jìn)行在線檢測(cè),然后反饋給 AM 制備系統(tǒng)來實(shí)時(shí)調(diào)整工藝參數(shù)以降低制件的孔隙率。 因此,準(zhǔn)確可靠地對(duì) AM 過程中孔隙缺陷進(jìn)行無損檢測(cè),對(duì)于 AM 零件質(zhì)量控制及安全服役均具有重要的科學(xué)研究意義和工程應(yīng)用價(jià)值。

圍繞這一問題,國(guó)內(nèi)外學(xué)者已經(jīng)開展了大量探索性研究,試圖從 AM 制備后的性能檢測(cè)、AM 零件制備過程中的特征量監(jiān)測(cè)和在線式無損檢測(cè)技術(shù) 3 個(gè)方向,來解決 AM 零件的質(zhì)量控制問題[9-12]。

2. 1 離線式無損檢測(cè)技術(shù)

離線式無損檢測(cè)方式屬于制件加工后檢測(cè),多用于 AM 結(jié)束后對(duì)制件的質(zhì)量評(píng)價(jià)。 實(shí)際上,這種方式還可用于建立 AM 工藝條件和制件質(zhì)量之間本構(gòu)關(guān)系的研究。 例如 PARAB

等人采用基于同步加速器的 X光顯微斷層掃描技術(shù)研究了粉末及后處理工藝對(duì)孔洞缺陷的影響[9]。 由于離線無損檢測(cè)無法滿足實(shí)時(shí)性獲取制件質(zhì)量信息,無法根據(jù)制件狀態(tài)對(duì) AM 工藝進(jìn)行的實(shí)時(shí)調(diào)整以及缺陷去除,難以提高 AM 制件質(zhì)量及成品率。

2. 2 基于特征量監(jiān)測(cè)的間接式檢測(cè)

通過監(jiān)測(cè) AM 過程能夠反映材料成形等各類不穩(wěn)定現(xiàn)象,據(jù)此來預(yù)測(cè)缺陷的產(chǎn)生,用于實(shí)時(shí)制造工藝參數(shù)的反饋控制。 該方式目前主要以熔池尺寸、溫度、光譜以及熔池附近等離子體等作為監(jiān)測(cè)參數(shù)[10]。 例如,CHOO 等人利用光電二極管檢測(cè)熔池的平均輻射,在確定了熔池參數(shù)置信區(qū)間基礎(chǔ)上,對(duì)處于在置信區(qū)間外的區(qū)域作為過熱區(qū)域,并據(jù)此來判定制件制造質(zhì)量,研究表明,孔隙缺陷在制件邊緣處出現(xiàn)頻率高于其它區(qū)域[11]。 考慮到 AM 過程中,材料組織演化過程和缺陷產(chǎn)生機(jī)制尚未完全明確,而且用于監(jiān)測(cè)的過程特征參數(shù)與制件缺陷之間的本構(gòu)關(guān)系并不明晰,所以該方法難以保證制件最終質(zhì)量,需要其它檢測(cè)手段進(jìn)行配合使用。

2. 3 在線式無損檢測(cè)技術(shù)

在線式無損檢測(cè)方式是 AM 加工過程急需且有效的一種檢測(cè)方式。 已經(jīng)報(bào)道的文獻(xiàn)中,AM 過程中在線無損檢測(cè)技術(shù)多集中于 X 射線技術(shù)以及超聲檢測(cè)技術(shù),特別是 X 光計(jì)算機(jī)層析成像( X-ray computed tomography,XCT)技術(shù)和激光超聲檢測(cè)技術(shù),被認(rèn)為最有潛力應(yīng)用于 AM 過程的制件檢測(cè),已經(jīng)成為本領(lǐng)域的研究熱點(diǎn)[12]。 因此,下面將重點(diǎn)介紹 XCT 技術(shù)與激光超聲技術(shù)在 AM 材料檢測(cè)方面的主要研究進(jìn)展。

3、 XCT 無損檢測(cè)技術(shù)

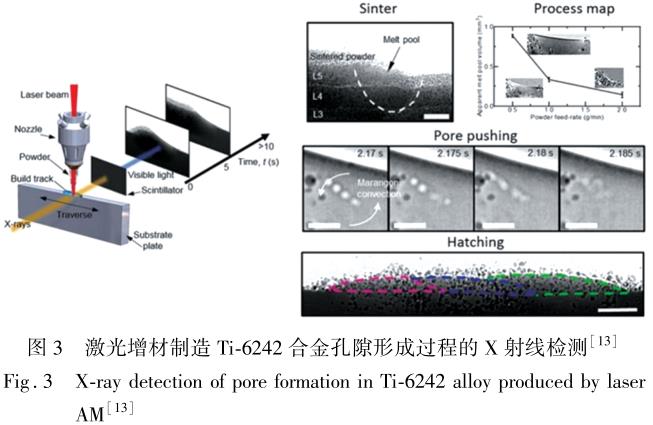

倫敦大學(xué)學(xué)院借助 X 射線技術(shù)的高精度檢測(cè)特點(diǎn),實(shí)現(xiàn)了 Ti-6242 材料在激光 AM 過程中激光與 Ti-6242 相互作用過程的連續(xù)觀測(cè),并通過不同時(shí)刻孔隙形態(tài)的特征變化分析了其形成機(jī)制,如圖 3 所示[13]。

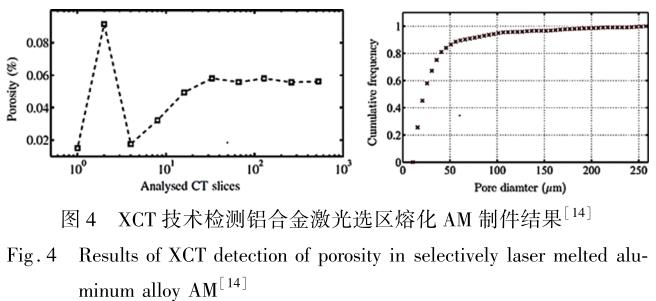

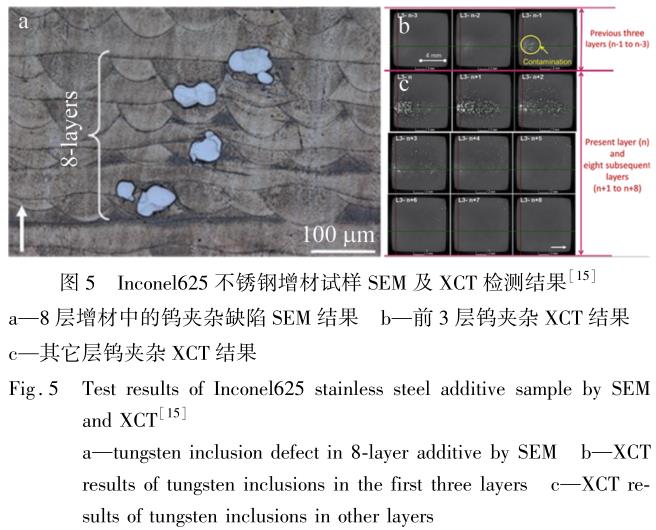

相較于傳統(tǒng)的 X 射線技術(shù),XCT 具有可清晰、準(zhǔn)確、直觀地展示制件內(nèi)部缺陷等優(yōu)點(diǎn),特別適合于復(fù)雜構(gòu)型的中小型結(jié)構(gòu)件的無損檢測(cè),因此被廣泛用于AM 領(lǐng)域中。 如諾丁漢大學(xué) AM 研究團(tuán)隊(duì)采用 XCT 技術(shù)對(duì)鋁合金激光選區(qū)熔化 AM 制件孔隙率進(jìn)行了檢測(cè),結(jié)果表明,該技術(shù)可檢測(cè)最小孔隙率為 0. 06%,可檢測(cè)出的最小孔隙直徑約為 260μm,如圖 4 所示[14]。為了進(jìn)一步提升檢測(cè)效率和檢測(cè)實(shí)時(shí)性,研究人員提出了一種 AM 過程 XCT 在線無損檢測(cè)方式:在制件打印一定層數(shù)后進(jìn)行檢測(cè)分析,進(jìn)而通過逐層打印、固定層數(shù)檢測(cè)的方式來獲取制件的缺陷信息并用于提高制件的整體質(zhì)量[15]。 圖 5 所示為 Inconel625 不銹鋼增材試樣掃描電子顯微鏡(scanning electron micro-scope,SEM)及 XCT 檢測(cè)結(jié)果。

這種方法可實(shí)時(shí)監(jiān)控成形過程,發(fā)現(xiàn)缺陷后反饋進(jìn)而修復(fù)缺陷,可極大減少制件的廢品率,提高產(chǎn)品的一次性合格率。 在線檢測(cè)方式對(duì)于 AM 制造零部件質(zhì)量控制意義更為顯著,已經(jīng)成為該領(lǐng)域的研究前沿與熱點(diǎn)。

4 、激光超聲無損檢測(cè)技術(shù)

考慮到 XCT 放射性,目前美國(guó)國(guó)家航空航天局等機(jī)構(gòu)研究提出了基于超聲檢測(cè)技術(shù)的 AM 材料內(nèi)部孔隙成像的研究思路,主要分為接觸式超聲成像檢測(cè)和非接觸式超聲成像檢測(cè)兩種方式[16]。

在接觸式超聲成像檢測(cè)方面,RIEDER 等人利用壓電式的脈沖回波超聲法,檢測(cè)出了激光增材過程中金屬鋁中直徑約 2mm 的球型孔隙,進(jìn)而發(fā)現(xiàn)可以利用超聲波 B 掃描的檢測(cè)方式,監(jiān)測(cè)增材過程中激光參數(shù)改變誘發(fā)材料中孔隙變化的情況[17]。 CHABOT 等人利用超聲相控陣技術(shù)(10MHz,128 陣元)研究在線增材制件中孔隙的可能性時(shí)發(fā)現(xiàn),該方法可以檢測(cè)出

不小于 0. 6mm 的缺陷,且得到了 CT 檢測(cè)結(jié)果的驗(yàn)證[18]。 然而,JAVADI 等人最近的研究結(jié)果表明,考慮到 AM 過程中的溫度及制件冷卻速度,一般這種接觸式的超聲相控陣檢測(cè)方法需要在制備后 36min 后實(shí)施[19]。 因此,接觸式的超聲成像檢測(cè)不僅存在檢測(cè)滯后的問題,更主要的是無法對(duì)缺陷的在線修復(fù)和后續(xù)加工工藝進(jìn)行實(shí)時(shí)反饋。

在非接觸式超聲成像檢測(cè)方面,激光超聲檢測(cè)技術(shù)因其檢測(cè)精度高、適于復(fù)雜幾何形狀檢測(cè)以及可以遠(yuǎn)距離檢測(cè),被認(rèn)為是最有可能用于 AM 過程中的主要在線檢測(cè)技術(shù)之一,近年來備受 AM 無損檢測(cè)研究人員的關(guān)注[20-25]。 EVERTON 等人評(píng)估了激光激勵(lì)的超聲表面波來檢測(cè) AM 制件中氣孔缺陷的能力,以鋪粉式激光增材制備的鈦合金試樣中人工孔隙缺陷為研究對(duì)象,發(fā)現(xiàn)利用 B 掃描的方式可以檢測(cè)出表面最小直徑為 0. 725mm 的孔隙,該工作沒有評(píng)估出內(nèi)部型氣孔缺陷的檢測(cè)能力[20]。 LEVESQUE 等人研究了一種基于合成孔徑聚焦(synthetic aperture focusing tech-nique,SAFT)的激光超聲檢測(cè)方法,檢測(cè)出了激光選區(qū)和電子束兩種增材工藝制備的高溫鎳基合金和鈦合金中內(nèi)部的未融合和孔隙等缺陷,且檢測(cè)結(jié)果得到了掃描電鏡檢測(cè)結(jié)果的驗(yàn)證[21]。

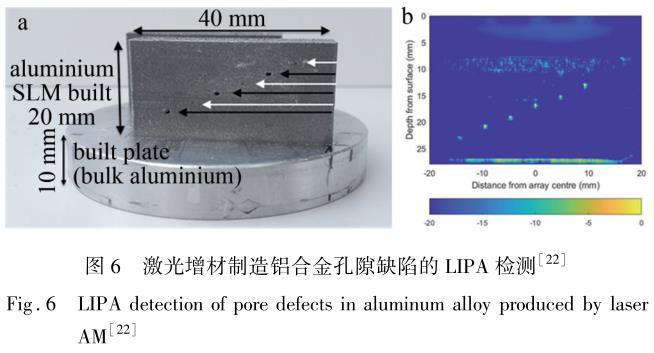

THEODOSIA 等人利用激光機(jī)理超聲波并形成超聲相控陣(laser induced phased array,LIPA) 的方法檢測(cè)出了選區(qū)融化法制備的鋁合金中 0. 5mm ~ 1. 0mm的人工孔隙缺陷,并嘗試用全矩陣捕捉法來對(duì)增材過程進(jìn)行成像式檢測(cè)[22],如圖 6 所示。

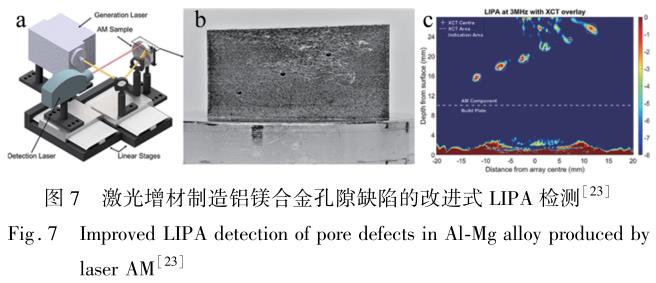

最近,PIERIS 等人改進(jìn)了 LIPA 方法,利用脈沖重復(fù)頻率為 5kHz 的激光器在熱彈機(jī)制下連續(xù)激勵(lì)超聲信號(hào),并對(duì)信號(hào)進(jìn)行 500 次的平均,以提高檢測(cè)的信噪比,對(duì)激光選區(qū)增材工藝制備的鋁鎂合金中 6 個(gè)不同深度下直徑為 0. 5mm 和 1. 0mm 孔隙進(jìn)行檢測(cè),如圖7 所 示。 結(jié) 果 表 明, 該 方 法 能 發(fā) 現(xiàn) 其 中 的 5 個(gè) 缺陷[23]。

YU 等人利用高精度的激光測(cè)振儀代替上述研究中的激光干涉儀進(jìn)行 B 掃描和 C 掃描檢測(cè),發(fā)現(xiàn)對(duì)于激光增材制造的鈦合金試樣,B 掃描和 C 掃描能夠發(fā)現(xiàn)的最小人工孔隙尺寸分別為 0. 8mm 和 0. 4mm[24]。

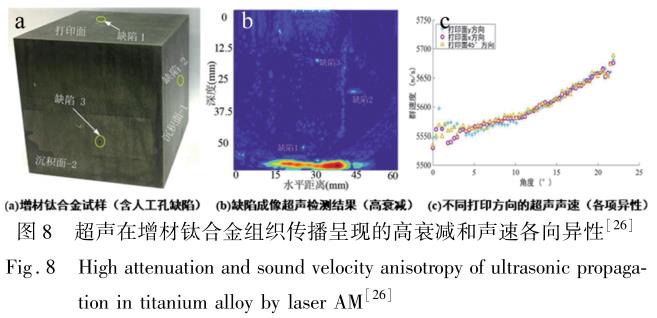

近年來,國(guó)內(nèi)在增材超聲檢測(cè)領(lǐng)域也開展了相關(guān)跟蹤研究工作。 西北工業(yè)大學(xué)系統(tǒng)地開展了超聲檢測(cè)技術(shù)應(yīng)用于 TC4 鈦合金激光立體成形制件中缺陷檢測(cè)的研究工作,該技術(shù)可檢測(cè)出的內(nèi)部人工孔洞類缺陷尺寸約為 0. 6mm[25]。 北京航空航天大學(xué)采用超聲C 掃描技術(shù)對(duì)激光 AM 制造的鈦合金試樣進(jìn)行了檢測(cè)研究,發(fā)現(xiàn)試樣柱狀晶組織誘發(fā)了材料的各向異性和高衰減特性,從而導(dǎo)致 C 掃描檢測(cè)結(jié)果受不同深度聲波的能量大小和換能器焦斑的對(duì)稱性影響較大,如圖8 所示。 采用中心頻率 10MHz、16 陣元的環(huán)形水浸超聲聲速補(bǔ)償成像方式,可以發(fā)現(xiàn) AM 鈦合金中直徑為0. 8mm、深度為 5mm 人工平底孔缺陷[26]。

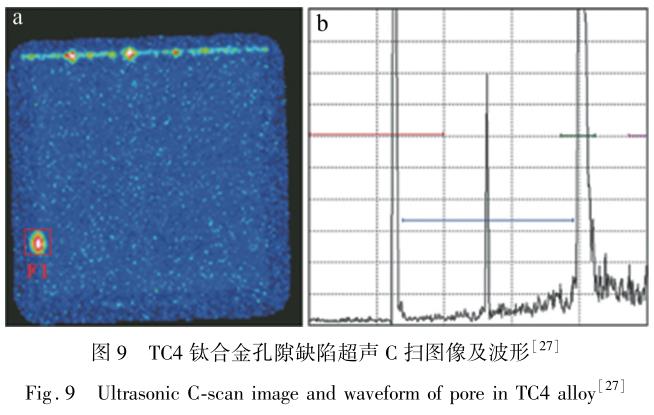

中國(guó)航發(fā)北京航空材料研究院采用中心頻率為10MHz 的超聲 C 掃描方式對(duì)激光選區(qū)熔化 TC4 鈦合金中的孔隙進(jìn)行檢測(cè)研究(如圖 9 所示),結(jié)果表明,在超 聲 波 聚 焦 于 鈦 合 金 表 面 處 且 檢 測(cè) 靈 敏 度 為0. 4mm 平底孔當(dāng)量的條件下,近表面缺陷的超聲 C掃描檢測(cè)分辨力為 3mm、信噪比為 16dB,所獲得檢測(cè)效果最好[27]。

5 、結(jié)束語(yǔ)

快速有效的無損檢測(cè)方法是實(shí)現(xiàn) AM 制件在航空航天等領(lǐng)域廣泛應(yīng)用的關(guān)鍵技術(shù)之一。 國(guó)內(nèi)外研究人員在 X 射線無損檢測(cè)和超聲無損檢測(cè)研究領(lǐng)域已經(jīng)取得了技術(shù)突破。

(a)通過增材制造過程中材料缺陷的在線無損檢測(cè),包括缺陷檢測(cè)、幾何和物理參數(shù)測(cè)量,將監(jiān)測(cè)結(jié)果實(shí)時(shí)反饋給增材制造控制系統(tǒng),進(jìn)而對(duì)加工過程來實(shí)時(shí)監(jiān)控并調(diào)整工藝參數(shù),實(shí)現(xiàn) AM 制件的控形及控性,是未來確保 AM 制件質(zhì)量的主要手段。

(b)增材制造在線無損檢測(cè)新技術(shù)及裝備的研究對(duì)未來生產(chǎn)制造行業(yè)具有深遠(yuǎn)影響。 AM 制件已經(jīng)呈現(xiàn)大型化、精細(xì)化、復(fù)雜化發(fā)展態(tài)勢(shì),針對(duì)其開展激光超聲、XCT 以及 TFM 超聲相控陣等方法并突破其快速高效的檢測(cè)技術(shù),有助于產(chǎn)生 AM 在線無損檢測(cè)新技術(shù)及裝備,推動(dòng) AM 制造裝備的升級(jí)。

(c)XCT 技術(shù)在檢測(cè)精度和檢測(cè)效率方面具有明顯的技術(shù)優(yōu)勢(shì),其未來面臨的挑戰(zhàn)主要是被檢測(cè)制件的厚度和尺寸對(duì)于 XCT 能量和輻射防護(hù)方面的限制。

激光超聲檢測(cè)技術(shù)具有非接觸、遠(yuǎn)距離檢測(cè)的優(yōu)點(diǎn),且可以檢測(cè)金屬材料中微米級(jí)的孔隙缺陷,初步展示了對(duì)于 AM 材料在線檢測(cè)的適用性。 AM 合金組織特殊性會(huì)誘發(fā)復(fù)雜的超聲散射噪聲,導(dǎo)致超聲檢測(cè)孔隙時(shí)存在嚴(yán)重的交叉干擾現(xiàn)象,因此給現(xiàn)有超聲檢測(cè)方法帶了巨大挑戰(zhàn)。 未來超聲檢測(cè)技術(shù)需要進(jìn)一步考慮如何降低 AM 材料組織形貌特殊性對(duì)超聲檢測(cè)微小孔隙檢測(cè)的影響,以確保檢測(cè)結(jié)果的可靠性與穩(wěn)定性。

參考文獻(xiàn)

[1] WANG Y, ZHOU X F. Research front and trend of specific laser a- dditive manufacturing techniques[ J]. Laser Technology, 2021, 45 (4): 475-484(in Chinese).

王勇, 周雪峰. 激光增材制造研究前沿與發(fā)展趨勢(shì)[ J]. 激光技 術(shù), 2021, 45(4): 475-484.

[2] KORNER M E H, LAMBáN M P, ALBAJEZ J A, et al. Systematic literature review: Integration of additive manufacturing and industry 4. 0[J]. Metals, 2020, 10(8):1061.

[3] HANSEL A, MORI M, FUJISHIMA M, et al. Study on consistently optimum deposition conditions of typical metal material using additive/ subtractive hybrid machine tool [ J]. Procedia Cirp, 2016, 46(8): 579-582.

[4] WILLIAMS H, JONES E B. Additive manufacturing standards for space resource utilization [ J]. Additive Manufacturing, 2019, 28 (4):676-681.

[5] LI Z G, YIN Z M. The method of the flaps of C919 aircraft manufac- turing quality control [J]. Journal of Aerospace Science and Techno- logy, 2020, 8(1): 19-24(in Chinese). 李紫光, 尹子盟. 大飛機(jī)襟翼制造質(zhì)量控制技術(shù)[J]. 國(guó)際航空 航天科學(xué), 2020, 8(1): 19-24.

[6] KHALIL M, TEICHERT G H, ALLEMAN C, et al. Modeling strength and failure variability due to porosity in additively manufac- tured metals[J]. Computer Methods in Applied Mechanics and Engi- neering, 2021,373(1):113471-113506.

[7] PANWISAWAS C, TANG Y B T, REED R C. Metal 3D printing as a disruptive technology for superalloys [ J]. Nature Communication, 2020, 11(1): 2327-2330.

[8] GORSSE S, HUTCHINSON C, GOUNé M, et al. Additive manufac- turing of metals: A brief review of the characteristic microstructures and properties of steels, Ti-6Al-4V and high-entropy alloys[J]. Sci- ence and Technology of Advanced Materials, 2017,18(1): 584-610.

[9] PARAB N D, ZHAO C, ROSS C, et al. Ultrafast X-ray imaging of laser-metal additive manufacturing processes[J]. Journal of Synchro- tron Radiation, 2018, 25(5): 1467-1477.

[10] HONARVAR F, VARVANI-FARAHANI A. A Review of ultrasonic testing applications in additive manufacturing: Defect evaluation, material characterization, and process control [ J ]. Ultrasonics, 2020, 108(9):106227.

[11] CHOO H, SHAM K L, BOHLING J, et al. Effect of laser power on defect, texture, and microstructure of a laser powder bed fusion pro- cessed 316L stainless steel [ J]. Materials & Design, 2019, 164 (4): 107534.

[12] MILLON C, VANHOYE A, OBATON A F, et al. Development of laser ultrasonics inspection for online monitoring of additive manufac- turing[J]. Welding in the World, 2018, 62(3): 653-661.

[13] CHEN Y H, CLARK S J, SINCLAIR L, et al. Synchrotron X-ray imaging of directed energy deposition additive manufacturing of tita- nium alloy Ti-6242[ J]. Additive Manufacturing, 2021, 41 ( 5): 101969.

[14] MASKERY I, ABOULKHAIR N T, CORFIELD M R, et al. Quan- tification and characterisation of porosity in selectively laser melted Al-Si10-Mg using X-ray computed tomography[ J]. Materials Cha- racterization, 2016, 111(1): 193-204.

[15] MOHAMMAD M, REZA Y, RAO P, et al. In-process monitoring of material cross-contamination defects in laser powder bed fusion[J]. Journal of Manufacturing Science & Engineering, 2018, 140(11): 111001.

[16] WALLER J, SAULSBERRY R, PARKER B, et al. Summary of NDE of additive manufacturing efforts in NASA [ J]. AIP Confe- rence Proceedings, 2015, 1650(1): 51-62.

[17] RIEDER H, SPIES M, BAMBERG J, et al. On- and offline ultra- sonic characterization of components built by SLM additive manufac- turing[J]. AIP Conference Proceedings, 2016,1706(1):130002.

[18] CHABOT A, LAROCHE N, CARCREFF E, et al. Towards defect monitoring for metallic additive manufacturing components using phased array ultrasonic testing[J]. Journal of Intelligent Manufactur- ing, 2020, 31(5):1191-1201.

[19] JAVADI Y, MOHSENI E, MACLEOD C N, et al. Continuous mo- nitoring of an intentionally-manufactured crack using an automated welding and in-process inspection system[ J]. Materials & Design, 2020,191(7):108655.

[20] EVERTON S, DICKENS P, TUCK C, et al. Evaluation of laser ul- trasonic testing for inspection of metal additive manufacturing[ J]. Proceedings of the SPIE, 2015,9353: 935316.

[21] LEVESQUE D, BESECOND C, LORD M, et al. Inspection of addi- tive manufactured parts using laser ultrasonics[ J]. AIP Conference Proceedings, 2016, 1706(1): 130003.

[22] THEODOSIA S, YASHAR J, WILLIAM K, et al. Laser induced phased arrays for remote ultrasonic imaging of additive manufactured components[C] / / 57th Annual Conference of the British Institute of Non-Destructive Testing. Northampton, UK: BINDT, 2018: 174- 182.

[23] PIERIS D, STRATOUDAKI T, JAVADI Y, et al. Laser induced phased arrays (LIPA) to detect nested features in additively manu- factured components [ J]. Materials & Design, 2020, 187 ( 3): 108412.

[24] YU J, ZHANG D Q, LI H, et al. Detection of internal holes in ad- ditive manufactured Ti-6Al-4V part using laser ultrasonic testing [J]. Applied Sciences, 2020, 10(1):365-376.

[25] RUAN X Q, LIN X, HUANG Ch P, et al. Effect of microstructure of laser solid forming TC4 titanium alloy on ultrasonic parameters [J]. Chinese Journal of Lasers, 2015, 42(1): 0103005(in Chin- ese).

阮雪茜, 林鑫, 黃春平,等. TC4 激光立體成形顯微組織對(duì)超聲 參量的影響[J]. 中國(guó)激光, 2015, 42(1): 0103005.

[26] LI W T, ZHOU Zh G. Research on ultrasonic array testing methods of laser additive-manufacturing titanium alloy [ J]. Journal of Me- chanical Engineering, 2020, 56(8): 141-147(in Chinese).

李文濤,周正干. 激光增材制造鈦合金構(gòu)件的陣列超聲檢測(cè)方 法研究[J]. 機(jī)械工程學(xué)報(bào),2020, 56(8):141-147.

[27] LIN L Zh, YANG P H, HAN B, et al. Ultrasonic testing of Ti-6Al- 4V titanium alloy material manufacured by selective laser melting [J]. Nondestructive Testing, 2021, 43(6): 12-15(in Chinese).

林立志, 楊平華, 韓波, 等. 激光選區(qū)熔化增材制造 Ti-6Al-4V 鈦合金的超聲檢測(cè)[J]. 無損檢測(cè), 2021, 43(6):12-15.

相關(guān)鏈接
