高性能軍用戰(zhàn)斗機(jī)和新一代民用大飛機(jī)的應(yīng)用需求推動(dòng)航空發(fā)動(dòng)機(jī)朝高推重比、高渦輪前溫度和低油耗 等方向發(fā)展，這要求航空發(fā)動(dòng)機(jī)結(jié)構(gòu)材料具有更高的綜合性能[1-3] 。相比鎳基高溫合金和結(jié)構(gòu)鋼等材料， 高溫鈦合金具有低密度、高比強(qiáng)和耐腐蝕等優(yōu)點(diǎn)，在先進(jìn)航空發(fā)動(dòng)機(jī)高壓壓氣機(jī)關(guān)鍵部件中具有明顯的應(yīng)用 優(yōu)勢(shì)[3-4] 。目前，國(guó)外先進(jìn)航空發(fā)動(dòng)機(jī)中高溫鈦合金的用量已占發(fā)動(dòng)機(jī)結(jié)構(gòu)質(zhì)量的 25%～40%，例如美國(guó) 在 F22 機(jī)型的發(fā)動(dòng)機(jī)F119 中高溫鈦合金的使用量已達(dá) 41%[4] ，而我國(guó)第二代航空發(fā)動(dòng)機(jī)中鈦合金的用量 約為 13%～15%[5-6] ，第三代用量達(dá)到 25%。先進(jìn)航空發(fā)動(dòng)機(jī)的發(fā)展需求牽引著高溫鈦合金逐漸向高性能 和整體化方向發(fā)展[7] 。高溫鈦合金構(gòu)件服役于高溫高壓等苛刻環(huán)境，幾何結(jié)構(gòu)精密復(fù)雜。目前，航空發(fā)動(dòng) 機(jī)等領(lǐng)域所用復(fù)雜高溫鈦合金構(gòu)件主要依靠鍛造、焊接、鑄造和機(jī)加工等傳統(tǒng)制造方法[8] 。采用傳統(tǒng)成形 方法制備復(fù)雜高溫鈦合金構(gòu)件存在工藝復(fù)雜、材料利用率低、生產(chǎn)周期長(zhǎng)、成本高和機(jī)加工效率低等缺點(diǎn)， 不利于推動(dòng)高溫鈦合金在航空發(fā)動(dòng)機(jī)中的安全應(yīng)用及新材料體系的開發(fā)[9] 。

增材制造是一種新型加工制備工藝，以粉末或金屬絲為原材料，應(yīng)用高能熱源（如激光、電子束等）按 照預(yù)先規(guī)劃路徑使原材料加熱熔化，逐層堆積凝固成形[10-12] 。與傳統(tǒng)工藝相比，增材制造可以實(shí)現(xiàn)近凈 成形和無(wú)模化生產(chǎn)，能夠在縮短加工周期的同時(shí)提升材料利用率。此外，增材制造還能將多個(gè)零件進(jìn)行整合 加工，降低零件數(shù)量和裝配成本；相應(yīng)的修復(fù)技術(shù)還能用于關(guān)鍵零部件的維護(hù)，避免直接更換零件帶來(lái)的經(jīng)濟(jì)損失[11-13] 。因此，采用 增材制造技術(shù)制備高溫鈦合金關(guān)鍵/重要零部件，對(duì)推動(dòng)高性能航空發(fā)動(dòng)機(jī)的進(jìn)一步發(fā)展具有重要的實(shí)際工程價(jià)值。

目前，已有大量關(guān)于鈦合金增材制造的研究工作，其中大部分圍繞 TC4 鈦合金展開，包括微觀結(jié)構(gòu)、 力學(xué)性能和應(yīng)用領(lǐng)域等方面[14-15] ，而對(duì)于耐更高溫度的增材制造高溫鈦合金材料尚處探索階段。增材制 造 600 ℃ 高溫鈦合金在未來(lái)航空發(fā)動(dòng)機(jī)研制中具有良好的應(yīng)用前景，一些研究工作對(duì)其增材制造工藝進(jìn)行 了探索。本文在回顧 600 ℃ 高溫 鈦 合 金 發(fā) 展 的 基 礎(chǔ) 上 ， 圍 繞 Ti60、 Ti60A 和Ti600 三種典 型 600 ℃ 高溫鈦合金，對(duì)其增材制造微觀組織特征和關(guān)鍵性能進(jìn)行綜述，并總結(jié)以600 ℃ 高溫鈦合金為 基體的復(fù)合材料和梯度/復(fù)合結(jié)構(gòu)增材制造的相關(guān)研究工作，最后基于現(xiàn)有研究的不足對(duì)增材制造 600 ℃ 高溫鈦合金未來(lái)發(fā)展方向進(jìn)行展望。

1、 600 ℃ 高溫鈦合金發(fā)展回顧

航空發(fā)動(dòng)機(jī)是航空領(lǐng)域的核心裝備，高溫鈦合金作為航空發(fā)動(dòng)機(jī)重要的金屬結(jié)構(gòu)材料，主要用于制造航 空發(fā)動(dòng)機(jī)壓氣機(jī)葉片、葉盤和機(jī)匣等關(guān)鍵/重要零部件[16-17] 。高溫鈦合金性能的提高與航空發(fā)動(dòng)機(jī)設(shè)計(jì) 的迭代升級(jí)相輔相成，目前高溫鈦合金的使用量已成為衡量現(xiàn)代航空發(fā)動(dòng)機(jī)技術(shù)水平的重要指標(biāo)之一[18- 19] 。

高溫鈦合金的研究始于 20 世紀(jì) 50 年代初，研究的國(guó)家主要為美國(guó)、英國(guó)、俄羅斯和中國(guó)等。經(jīng)過(guò)國(guó) 內(nèi)外學(xué)者多年的研究，高溫鈦合金的發(fā)展取得巨大突破：常溫抗拉強(qiáng)度從 300 MPa 提高到1500 MPa，服役 溫度從 300 ℃ 提高到 600 ℃[20] 。

通過(guò)控制 α 相穩(wěn)定元素和 β 相穩(wěn)定元素的添加量，高溫鈦合金可分為 α+β 型和近 α 型鈦合金 。雖然α+β 型鈦合金能夠?qū)崿F(xiàn)室溫強(qiáng)度與塑性的良好匹配，但是合金中存在較多的 β 相，β 相在長(zhǎng)時(shí) 間熱暴露的服役狀態(tài)下會(huì)逐漸分解，導(dǎo)致組織不穩(wěn)定，α+β 型鈦合金的最高使用溫度為 500 ℃ 左右。α 相為密排六方結(jié)構(gòu)，擴(kuò)散激活能比體心立方的 β 相高、原子擴(kuò)散系數(shù)比 β 相小，在高溫狀態(tài)時(shí) α 相擁 有更好的組織穩(wěn)定性、抗氧化性和抗蠕變性等，因此近 α 型鈦合金的最高使用溫度可達(dá) 600 ℃。

隨著航空發(fā)動(dòng)機(jī)性能的不斷提升，航空發(fā)動(dòng)機(jī)零部件需要在高溫、復(fù)雜應(yīng)力、氣流沖刷、高速振動(dòng)、環(huán) 境應(yīng)力腐蝕等更加苛刻的環(huán)境下服役，要求高溫鈦合金實(shí)現(xiàn)高溫強(qiáng)度、高溫蠕變抗力、熱穩(wěn)定性和疲勞性能 等的良好匹配[21] 。研究人員通過(guò)對(duì)合金成分、制造工藝和微觀組織的不斷優(yōu)化，開發(fā)出了一系列 600 ℃ 高溫鈦合金。

1984 年英國(guó)推出國(guó)際上首種 600 ℃ 高溫鈦合金 IMI834[22] ，已在多種高性能發(fā)動(dòng)機(jī)上得到驗(yàn)證和 應(yīng)用。波音 777 飛機(jī)選用的民用大型發(fā)動(dòng)機(jī)Trent700 中高壓壓氣機(jī)的所有輪盤、鼓筒及后軸均為 IMI834 合金制備，并采用電子束焊接工藝焊為一體，使得 Trent700 成為第一個(gè)采用全鈦高壓壓氣機(jī)轉(zhuǎn)子的新型民 用發(fā)動(dòng)機(jī)；此外，EF2000 戰(zhàn)斗機(jī)中EJ200 發(fā)動(dòng)機(jī)的高壓壓氣機(jī)轉(zhuǎn)子同樣由 IMI834 合金制成[19] 。1988 年，美國(guó)推出 600 ℃ 高溫鈦合 金Ti-1100，已應(yīng)用于萊康明公司 T552-712 改型發(fā)動(dòng)機(jī)高壓壓氣機(jī)輪盤和低壓渦輪葉片等零件。俄羅斯通 過(guò)在多元合金系的基礎(chǔ)上添加 W 元素提高合金耐熱溫度和抗蠕變性能，在 20 世紀(jì) 90 年代成功研制出服 役溫度為 600 ℃ 的 BT36 鈦合金。

進(jìn)入 21 世紀(jì)，我國(guó)在 600 ℃ 高溫鈦合金研制方面取得突破成果，研制出 Ti60、Ti600 和 TA29 等 合金[22] 。中國(guó)科學(xué)院金屬研究所與寶鈦集團(tuán)有限公司聯(lián)合研發(fā)了具有優(yōu)良綜合性能的 Ti60（TA33）合金 ，在高溫下具有較高的穩(wěn)定性和抗氧化性[18] 。

在 Ti-1100 合金的基礎(chǔ)上，西北有色金屬研究院研發(fā) 了 Ti600 合 金 ， 目 前 已 達(dá) 到 中 試 規(guī) 模[23] 。

2000 年北京航空材料研究院創(chuàng)制了 TA29（TG6）合金，不含 Mo 元素，添加 1.5%（質(zhì)量分?jǐn)?shù)，下同） Ta可以提高合金強(qiáng)度，改善加工性能，適用于航空發(fā)動(dòng)機(jī)部件制備 [24] 。

目前，典型的 600 ℃ 高溫鈦合金包括美國(guó)的Ti-1100，英國(guó)的 IMI834，俄羅斯的 BT36 以及中國(guó)的 TA29、TA33、Ti60A 和 Ti600 等以及最新固化成分材料的 TA37（Ti150），上述合金均為 Ti-Al-Sn-Zr- Mo-Si 系近 α 型高溫鈦合金，相應(yīng)的材料及名義成分見表 1[25] 。

2、增材制造 600 ℃ 高溫鈦合金的微觀組織

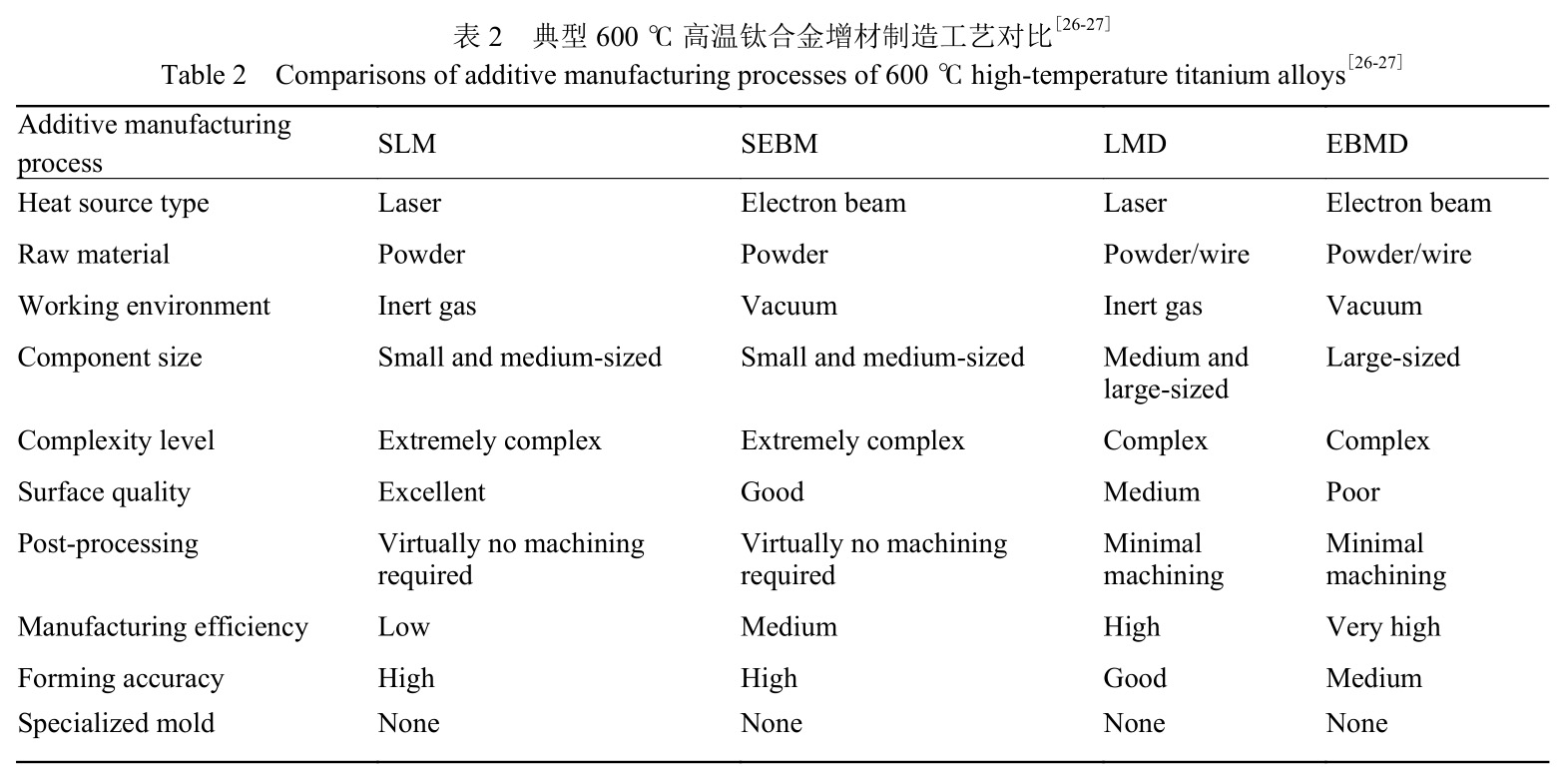

鈦合金的增材制造技術(shù)可分為直接能量沉積與粉末床熔化兩種。根據(jù)熱源不同，可分為激光熔化沉積（ laser melting deposition， LMD）、電子束熔化沉積（electron beam melting deposition， EBMD）、 電 弧 熔 絲 沉 積 （wire  arc  additive  manufacturing，WAAM）、激光選區(qū)熔化 （selective laser melting， SLM）和電子束選區(qū)熔化（selective electron beam melting，SEBM）五種 工藝。目前，多采用激光增材制造（laser additive manufacturing， LAM）和電子束增材制造（electron beam additive manufacturing， EBAM）來(lái)制備 600 ℃ 高溫鈦合金，電弧熔絲沉積則鮮有報(bào)道，表 2 列 出了四種 600 ℃ 高溫鈦合金增材制造工藝的技術(shù)特點(diǎn)[26-27] 。

2.1 激光增材制造 600 ℃ 高溫鈦合金組織

激光增材制造（LAM）工藝可分為激光熔化沉積（LMD）和激光選區(qū)熔化（SLM）兩種工藝[26] 。

LMD 又可稱為激光立體成形或激光直接沉積，是以高能激光束為熱源，在基板上熔化同步進(jìn)給的金屬粉 末，按照既定模型信息逐層堆積凝固成形的加工工藝。激光熔化沉積成形速率快，除可加工大尺寸構(gòu)件外， 還能應(yīng)用于零件修復(fù)和表面涂覆，是600 ℃ 高溫鈦合金應(yīng)用最早和最多的增材制造工藝。

在激光熔化沉積過(guò)程中，高能激光熔化金屬粉末在基板表面形成熔池。由于基板的快速散熱，熔池快速 冷卻（冷卻速率可達(dá) 104 ～10 6  K/s）和凝固。

圖 1 為采用隔行掃描策略激光熔化沉積的 Ti60A合金板材微觀組織[28] 。由圖 1 可見，組織由沿沉 積方向定向生長(zhǎng)的粗大柱狀晶組成，寬度可達(dá) 200 μm，長(zhǎng)度可達(dá)毫米級(jí)，片層間距為 1.7～3.2 μm 的 α 板條分布在柱狀晶內(nèi)部。熔池中心溫度梯度小，冷卻速度慢，易生成粗大柱狀晶；相鄰熔池搭接區(qū)溫度 梯度大，冷卻速度快，易生成小柱狀晶，故在宏觀上形成粗細(xì)柱狀晶交錯(cuò)的組織[28] 。

激光能量密度會(huì)顯著影響 LMD 合金的顯微組織。當(dāng)能量密度較大時(shí)，新層熔化時(shí)會(huì)使原沉積層充分重 熔，進(jìn)而冷卻凝固形成粗大的外延生長(zhǎng)的β 柱狀晶；當(dāng)能量密度較小時(shí)，新層熔化不足以使原沉積層上部 的等軸晶區(qū)充分重熔，便會(huì)形成層帶結(jié)構(gòu)[29] 。

激光熔化沉積過(guò)程中，熔池底部沿溫度梯度外延生長(zhǎng)的柱狀晶和熔池頂部未熔化顆粒作為形核位點(diǎn)誘導(dǎo) 生成的等軸晶是兩種主要的凝固機(jī)制，合金的宏觀組織取決于哪種機(jī)制占據(jù)主導(dǎo)[30] 。Deng等[31]在不采 用后處理或添加形核劑的前提下通過(guò)LMD 工藝成功制備出了近等軸組織的 Ti60 合金，如圖 2（a）所示， 并提出凝固溫度范圍 ΔT f 比生長(zhǎng)限制因子 Q 能更準(zhǔn)確描述不同體系鈦合金中等軸晶形成的難易程度。傳統(tǒng)凝固理論認(rèn)為，凝固組織主要 取決于生長(zhǎng)限制因子 Q，Q 值越大，形核生長(zhǎng)越快，更易形成等軸組織。Ti60 相比 TC21 擁有更低的 Q 值 和更高的 ΔT f 值，卻更易形成等軸組織。凝固溫度范圍 ΔT f 作為判據(jù)的有效性還需要更多的實(shí)驗(yàn)數(shù)據(jù) 進(jìn)行驗(yàn)證。

除工藝參數(shù)外，金屬粉末的質(zhì)量也會(huì)顯著影響LMD 高溫鈦合金的微觀組織。例如，通過(guò)等離子旋轉(zhuǎn)電極 法制備的 Ti60 粉末球形度高，而通過(guò)氣霧法制備的粉末則含有相當(dāng)一部分空心粉，在后續(xù)加工過(guò)程中容易 產(chǎn)生氣孔進(jìn)而降低 Ti60 合金的使用性能[32] 。

SLM 是利用高能激光束按照規(guī)劃路徑熔化預(yù)先鋪設(shè)的金屬粉末床，逐層熔化堆積制備零件的加工工藝。 與其他成形工藝相比，SLM 所用粉末粒徑和激光光斑直徑更小，更適用于小型復(fù)雜零件的制備，加工構(gòu)件擁 有更好的尺寸精度和表面質(zhì)量。

由于 SLM 所用粉末要求較高，目前相關(guān)研究較為缺乏。與 LMD 相比，SLM 制備的 600 ℃ 高溫鈦合金 容易形成非平衡相。由于激光加工過(guò)程中的高冷卻速率，Ti600 高溫鈦合金中初生 β 相無(wú)法完全轉(zhuǎn)變?yōu)? α 相，而是通過(guò)共格切變形成針狀 α′馬氏體相，在激光能量密度較高時(shí)，新層熔化會(huì)促進(jìn)原沉積層中 α′馬氏體原位分解生成 α+β 相，故隨著能量密度升高，顯微組織中的 β 相比例上升[33] 。

2.2 電子束增材制造 600 ℃ 高溫鈦合金組織

電子束增材制造（EBAM）工藝可分為電子束選區(qū)熔化（SEBM）和電子束熔化沉積（EBMD）。

EBAM 是通過(guò)高能電子束將預(yù)先鋪設(shè)的粉末床或同步進(jìn)給的金屬絲/粉末熔化沉積，按照設(shè)計(jì)的模型逐層 堆積的成形工藝。與激光增材制造技術(shù)相比，EBAM 工藝具有真空環(huán)境無(wú)污染、熱源能量密度大、成形速度 快和殘余應(yīng)力小等優(yōu)點(diǎn)[27] 。EBAM在新層沉積過(guò)程中，會(huì)對(duì)原沉積層進(jìn)行快速預(yù)熱，能有效降低成形過(guò)程 中的溫度梯度，抑制或降低材料的熱裂傾向。

EBAM 的工藝特點(diǎn)使得所制備的 600 ℃ 高溫鈦合金往往由粗大的柱狀晶組成，同時(shí)伴隨有硅化物和稀 土氧化物等析出。圖 3 為 EBMD 工藝制備的 Ti60 合金的顯微組織，宏觀組織為粗大的 β 柱狀晶，平均 寬度超過(guò) 400 μm，柱狀晶穿過(guò)多層沉積層外延生長(zhǎng)，生長(zhǎng)方向略微傾斜于構(gòu)建方向；柱狀晶由層狀α 和 β 相組成，并在α/β 界面析出了（TiZr） 6 Si 3硅化物[34] 。采用 SEBM 制備的 Ti600 高溫鈦合金宏 觀組織同樣為粗大的柱狀晶，微觀組織為網(wǎng)籃組織，從頂部到底部 α 板條的寬度不斷增大，由 Y 2 O 3 、硅化物和 Ti 3 Al 組成的“球狀組織”沿 α 相邊界析出[35] 。Lu 等 [36]發(fā)現(xiàn) SEBM-Ti600 沉積態(tài)試 樣具有較強(qiáng)的織構(gòu)，主要由片層 α 相和晶界 β 相組成，內(nèi)部還有尺寸約為 1 μm 的板條狀（TiZr） 5 Si 3 硅化物和尺寸為 50～250 nm 的立方 Y 2 O 3 兩種析出物，與傳統(tǒng)的鍛造和軋制的 Ti600 合金相比 ，Y 2 O 3 更加細(xì)小且在基體中分散更均勻。

2.3 修復(fù)/熔覆 600 ℃ 高溫鈦合金組織

除上述增材制造工藝外，由激光熔化沉積技術(shù)發(fā)展而來(lái)的激光修復(fù)技術(shù)[37-38]和激光送絲熔覆技術(shù) [39]以及部分混合制造工藝也被應(yīng)用于 600 ℃ 高溫鈦合金的加工制備。

相比 LMD 工藝，激光修復(fù)技術(shù)加工構(gòu)件微觀組織主要由三部分構(gòu)成：修復(fù)區(qū)（RZ）、熱影響區(qū)（HAZ） 和基體金屬區(qū)（BMZ）。其中，RZ 往往表現(xiàn)出和 LMD 工藝相同的微觀組織，而 HAZ 則會(huì)顯著影響構(gòu)件的性 能。采用激光修復(fù)技術(shù)可實(shí)現(xiàn)沉積態(tài)與鍛態(tài) Ti60 合金良好的冶金結(jié)合[37] 。從基體到修復(fù)區(qū)，微觀組織 逐漸由雙態(tài)組織向魏氏組織過(guò)渡。RZ 主要由柱狀晶構(gòu)成，并存在層帶特征。熱影響區(qū)上部由板條化的 α 相和細(xì)化的 β 轉(zhuǎn)變組織組成，下部則與基體組織相似。

激光送絲熔覆可用于改善合金表面性能，與激光修復(fù)技術(shù)類似，該工藝成形構(gòu)件也可分為三部分：熔覆 區(qū)、熱影響區(qū)和基體。熔覆層厚度和稀釋率是評(píng)價(jià)熔覆層質(zhì)量的主要參數(shù)，熔覆層的質(zhì)量主要取決于激光功 率、掃描速度和送絲速率[39] 。

混合制造工藝目前受到大量的關(guān)注和研究，與單一工藝相比，混合制造工藝可以發(fā)揮不同工藝的優(yōu)勢(shì)， 協(xié)同作用實(shí)現(xiàn)材料組織和性能的優(yōu)化。

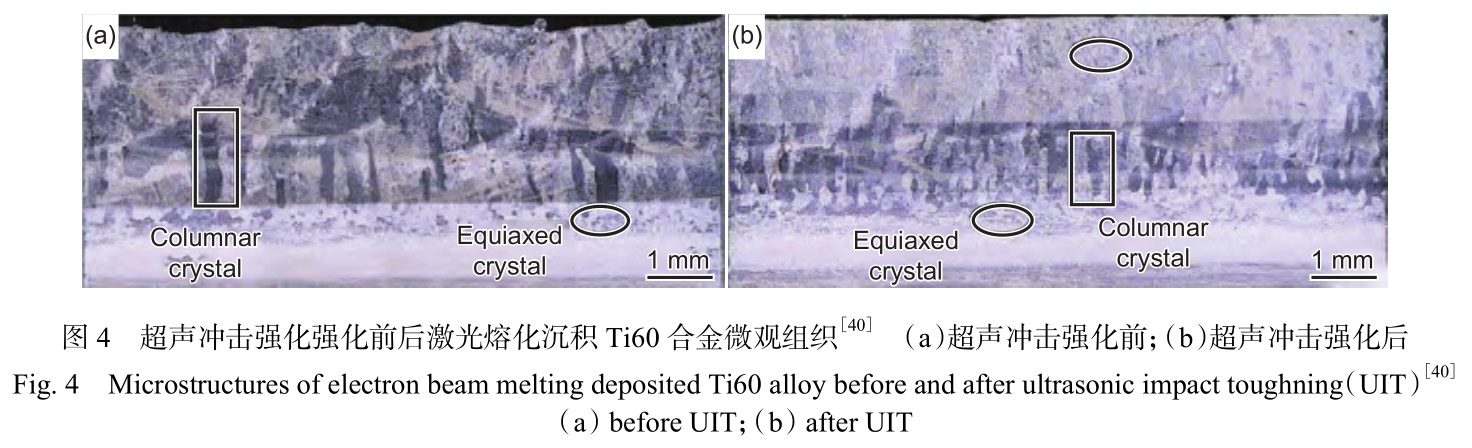

圖 4 為結(jié)合激光熔化沉積和超聲沖擊強(qiáng)化（ultra-sonic impact toughning，UIT）兩種工藝制備的 Ti60合金微觀組織，沉積態(tài)試樣底部和頂部由等軸晶組成，中間部分則由粗大的柱狀晶組成，構(gòu)件內(nèi)部分布 著一定數(shù)量的氣孔；經(jīng)過(guò) UIT 后，構(gòu)件表面粗糙度降低了 60%，內(nèi)部孔隙尺寸變小，粗大柱狀晶破碎，等 軸晶數(shù)量增多，表面形成了納米晶；UIT 能提高構(gòu)件的顯微硬度，減小內(nèi)部的殘余應(yīng)力，并使拉應(yīng)力轉(zhuǎn)變?yōu)? 壓應(yīng)力[40] 。

2.4 后處理對(duì)增材制造 600 ℃ 高溫鈦合金微觀組織影響

增材制造 600 ℃ 高溫鈦合金宏觀組織通常由粗大的柱狀晶組成，且伴有氣孔和熔合不良等缺陷，對(duì)于 激光增材構(gòu)件而言，其內(nèi)部還往往存在較大的殘余應(yīng)力。為了改善微觀組織和消除殘余應(yīng)力，往往需要進(jìn)行 后處理，常見的后處理措施有熱處理和熱等靜壓（hot isostatic pressing， HIP）。

應(yīng)用于增材制造 600 ℃ 高溫鈦合金的熱處理措施包括去應(yīng)力退火和固溶時(shí)效處理。激光增材過(guò)程中高 溫度梯度和冷卻速率使構(gòu)件內(nèi)部存在較大的殘余應(yīng)力，故在成形后常采用去應(yīng)力退火來(lái)消除殘余應(yīng)力。去應(yīng) 力退火通常不會(huì)顯著影響合金的微觀結(jié)構(gòu)，但可能會(huì)出現(xiàn)部分析出相。例如，激光修復(fù)的 Ti60 合金經(jīng)過(guò)退 火處理（500 ℃/4 h/FC）后，在 RZ 中的 α/β 界面析出尺寸在 100～300 nm的（TiZr） 6 Si 3 硅化物 ，在 BMZ 中析出了尺寸在 1～2 nm 的 α 2 相。

固溶時(shí)效處理在增材制造 600 ℃ 高溫鈦合金中應(yīng)用較多，激光熔化沉積 Ti60 合金經(jīng)固溶時(shí)效處理（ 980 ℃/2 h/AC+650 ℃/3 h/AC）后，層帶組織消失，晶界 α 相部分分解，原始 β 晶界不連續(xù)，同時(shí) α 板條粗化并部分球化[29] 。激光沉積 Ti60A 合金固溶處理（1025 ℃/0.5 h/AC）可以獲得“蟹爪”狀初生 α 相和片層狀 β 相的“特殊雙態(tài)組織”；經(jīng)時(shí)效處理（670 ℃/2 h/AC）后，β 相轉(zhuǎn)變?yōu)槠瑢娱g距更小 的 α/β 層狀組織[28] 。隨著固溶溫度的降低，激光成形 Ti60A 中初生 α 相比例升高，且晶界連續(xù)α 相被消除

[41] 。張阿莉等 [42-43]對(duì)激光增材制造Ti60A 合金進(jìn)行“T β -30”（1020 ℃/1 h/AC+700 ℃/2 h/AC）和“T β -10”（1040 ℃/1 h/AC+700 ℃/2 h/AC）兩種制度的固溶時(shí)效處理，發(fā)現(xiàn)沉積態(tài) Ti60A合 金由 85% 的網(wǎng)籃狀 α 相和殘余 β 相組成；“T β -30”后，合金組織由 65% 的粗板條 α 相和殘余片 層 β 相組成；“T β -10”后，合金組織由 25% 的“蟹爪”狀 α 相和殘余片層 β 相組成。

熱等靜壓是以惰性氣體為媒介，在密閉空間中對(duì)工件在各個(gè)方向上施加相同壓力，且在高溫高壓下保持 一段時(shí)間，以此來(lái)實(shí)現(xiàn)工件成分均勻化和結(jié)構(gòu)致密化。具有氣孔和未熔合等缺陷的激光沉積Ti60 合金經(jīng)熱 等靜壓和固溶時(shí)效處理后，層帶組織消失，微觀組織由魏氏組織變?yōu)榫W(wǎng)籃組織，內(nèi)部缺陷被消除[44] 。

2.5 熱暴露對(duì)增材制造 600 ℃ 高溫鈦合金微觀組織影響

為了保證 600 ℃ 高溫鈦合金在高溫環(huán)境下長(zhǎng)時(shí)間服役的安全性和可靠性，需要掌握熱暴露對(duì)其微觀組 織演變的影響規(guī)律。熱暴露分為恒溫?zé)岜┞逗妥儨責(zé)岜┞叮延袑W(xué)者研究了兩種模式下LMD-Ti60A 合金的組 織演變規(guī)律[45-47] 。600 ℃/100 h 恒溫?zé)岜┞逗螅琓i60A 合金 α 板條發(fā)生一定程度粗化，體積分?jǐn)?shù)略 有增加，合金內(nèi)部位錯(cuò)密度明顯降低，同時(shí)析出了脆性相 Ti 3 Al 和硅化物（TiZr 0.3 ） 6 Si 3[45-46] 。150～600 ℃ 循環(huán)熱暴露 100 h 后，合金組織粗化，β 相破碎，α 相占比增加約 12%，Ti 3 Al 相和 硅化物也大量析出；循環(huán)熱暴露過(guò)程中循環(huán)熱應(yīng)力的作用加快了氧元素的擴(kuò)散滲透，氧元素為 α 相穩(wěn)定元 素，促進(jìn)了殘余 β 相向α 相的轉(zhuǎn)變[46] 。在 150～800 ℃ 循環(huán)熱暴露條件下，隨著循環(huán)次數(shù)的增多， α 相占比從 78.5% 增加到 97.6%，殘余片層狀 β 相經(jīng)歷了破碎、楔形 β 相到球狀 β 相的轉(zhuǎn)變；隨著 熱應(yīng)力的不斷累積，氧元素不斷擴(kuò)散滲透，通過(guò)固溶強(qiáng)化增加了基體硬度，在經(jīng)歷 750 次熱循環(huán)后達(dá)到峰 值，比沉積態(tài)高33.3%[47] 。

3、增材制造 600 ℃ 高溫鈦合金的關(guān)鍵性能

相比于傳統(tǒng)制備工藝，增材制造 600 ℃ 高溫鈦合金的獨(dú)特顯微組織必然會(huì)影響其服役性能。作為面向 航空發(fā)動(dòng)機(jī)應(yīng)用的高溫鈦合金，除了滿足常規(guī)力學(xué)性能要求外，還需關(guān)注其高溫力學(xué)性能、蠕變性能、熱疲 勞性能和抗氧化性能等。

3.1 拉伸性能

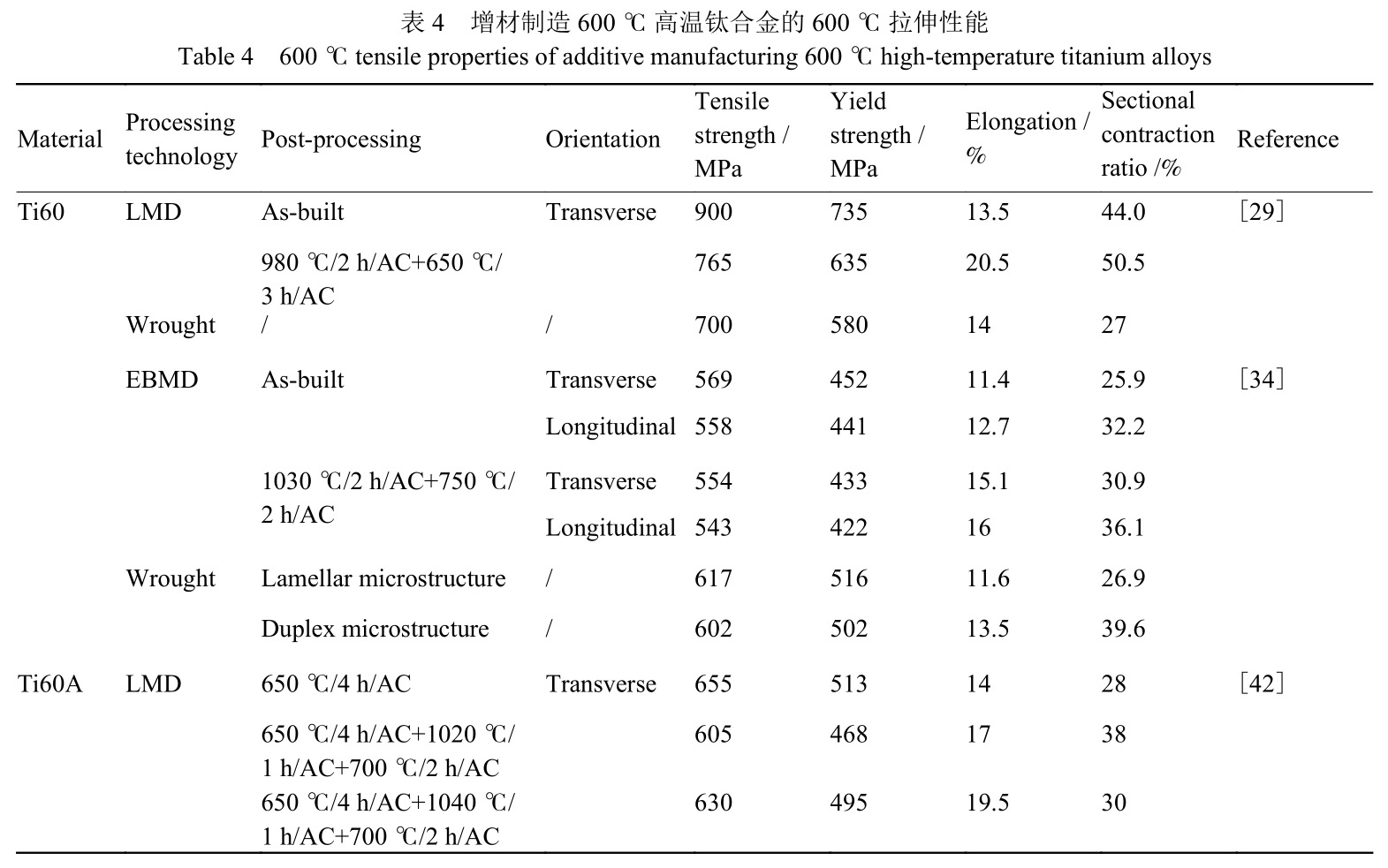

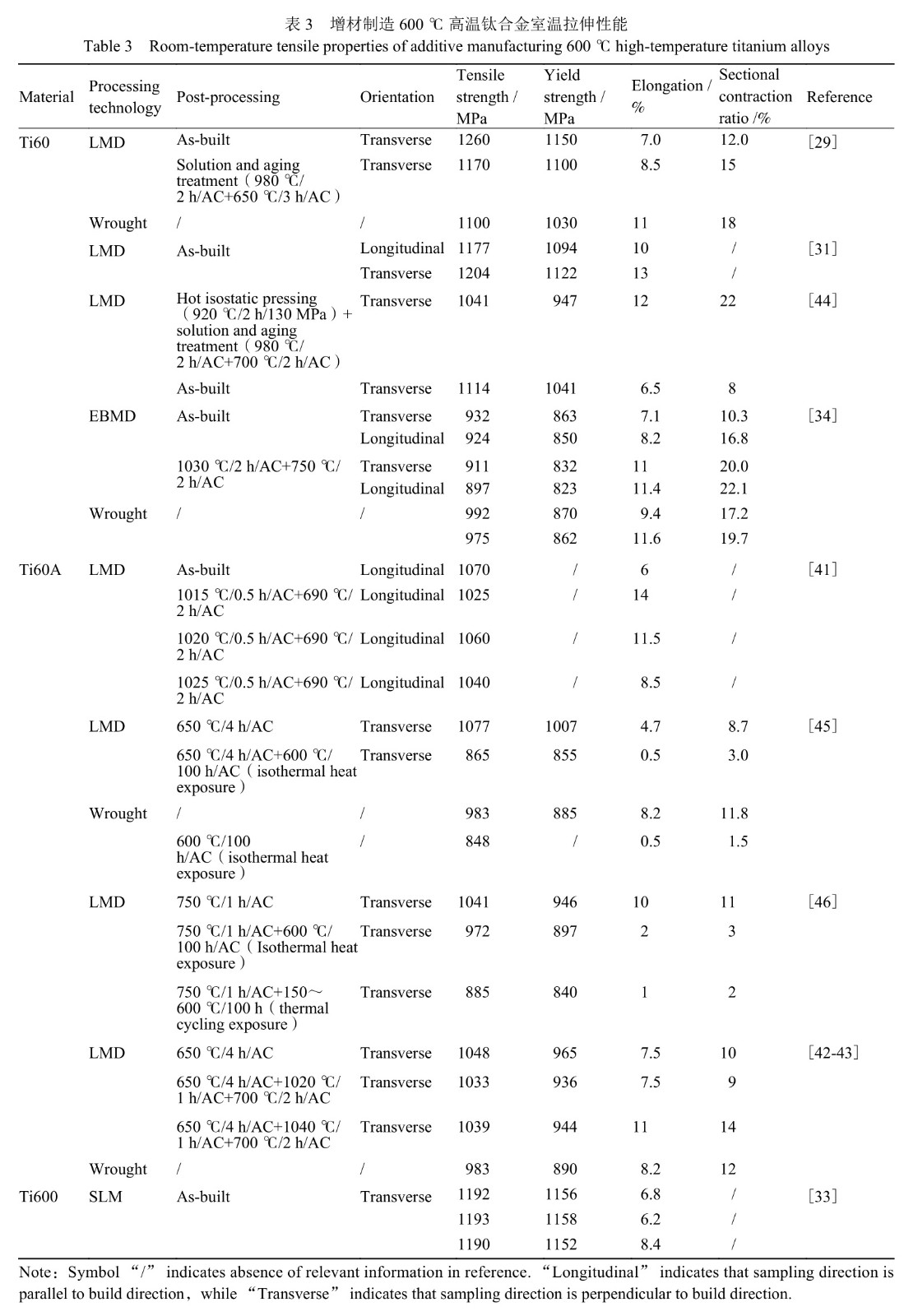

表 3[29，31，33-34，41-46]和表 4[29，34，42]分別為不同增材工藝和后處理方法下 600 ℃ 高溫鈦 合金的室溫和 600 ℃ 拉伸性能。

結(jié)合表中數(shù)據(jù)和文獻(xiàn)可得出如下結(jié)論：

（1）與傳統(tǒng)加工工藝（如鑄造、鍛造）相比，激光增材制造溫度梯度大、冷卻速率快，容易形成細(xì)密 的網(wǎng)籃組織或魏氏組織，且在 α 板條內(nèi)部存在高密度位錯(cuò)。因此，激光增材制造的鈦合金強(qiáng)度更高，但塑 性較差。電子束增材制造的工藝特點(diǎn)使得鈦合金晶粒尺寸粗大，且 Al 和 Sn 等固溶強(qiáng)化元素會(huì)部分燒損， 基于 Hall-Petch 效應(yīng)和固溶強(qiáng)化理論，電子束增材制造的高溫鈦合金的強(qiáng)度低于鍛件。

（2）增材制造 600 ℃ 高溫鈦合金拉伸性能具有明顯的各向異性。無(wú)論是激光增材制造還是電子束增 材制造，合金典型顯微組織均為外延生長(zhǎng)的β 柱狀晶和連續(xù)的晶界 α 相，導(dǎo)致水平試樣相較于豎直試樣 具有更高的強(qiáng)度和更低的伸長(zhǎng)率。調(diào)整工藝參數(shù)使組織等軸化可有效改善鈦合金的各向異性[16] 。

（3）去應(yīng)力退火通常在較低的溫度下進(jìn)行，在釋放殘余應(yīng)力的同時(shí)不會(huì)顯著改變合金顯微組織，因此 幾乎不會(huì)影響合金的拉伸性能。固溶時(shí)效熱處理會(huì)改變 α 相尺寸、含量和形貌，對(duì)合金的拉伸性能影響較 大。固溶時(shí)效處理能提高沉積態(tài)600 ℃ 高溫鈦合金的伸長(zhǎng)率，但犧牲了部分強(qiáng)度。

（4）熱暴露會(huì)使 α 相粗化且體積分?jǐn)?shù)增加，導(dǎo)致強(qiáng)度下降；也會(huì)促進(jìn) Ti 3 Al 相和硅化物的析出， 使合金塑性降低。循環(huán)熱暴露相較于恒溫?zé)岜┞秾?duì)鈦合金性能危害更大，熱循環(huán)中產(chǎn)生的熱應(yīng)力與熱暴露間 的協(xié)同作用對(duì) 600 ℃ 高溫鈦合金顯微組織和拉伸性能的影響還需進(jìn)一步研究。

3.2 抗蠕變性能

航空發(fā)動(dòng)機(jī)核心零部件往往在高溫高壓環(huán)境下長(zhǎng)期服役，材料易發(fā)生蠕變行為，進(jìn)而發(fā)生結(jié)構(gòu)破壞，故 抗蠕變性能是增材制造 600 ℃ 高溫鈦合金結(jié)構(gòu)件安全服役的重要標(biāo)準(zhǔn)，其受晶粒尺寸、相組成、相形貌等 多種因素的影響。表 5[34]為 EBMD 制 備 的 Ti60 合 金 和 鍛 態(tài)Ti60 合金在 600 ℃/150 MPa/100 h 的蠕變特性。片層組織的 Ti60 鍛件晶粒尺寸大，可減少晶界滑動(dòng)，且 α/β 界面會(huì)阻礙位錯(cuò)的滑移，故 擁有最好的抗蠕變性能。沉積態(tài)和熱處理態(tài) Ti60 合金抗蠕變性能優(yōu)于雙態(tài)組織鍛件，低于片層組織鍛件。 電子束加工過(guò)程中固溶強(qiáng)化元素 Al 和 Sn 的燒損會(huì)降低其抗蠕變性能。熱處理態(tài) Ti60 合金在相界處析出大量 的硅化物，降低了基體中的 Si 濃度，減弱 Si 原子團(tuán)對(duì)位錯(cuò)的釘扎作用，使得其抗蠕變性能低于沉積態(tài)。 此外，與拉伸性能一致，抗蠕變性能也表現(xiàn)出明顯的各向異性，豎直試樣的抗蠕變性能優(yōu)于水平試樣。

3.3 熱疲勞性能

金屬材料的疲勞行為可分為高周疲勞、低周疲勞、熱疲勞、腐蝕疲勞和接觸疲勞等，航空發(fā)動(dòng)機(jī)零部件 復(fù)雜的服役環(huán)境會(huì)導(dǎo)致疲勞失效的多樣性。600 ℃ 高溫鈦合金通常用于制備航空發(fā)動(dòng)機(jī)壓氣機(jī)盤和葉片等 結(jié)構(gòu)件，這些部件在啟動(dòng)時(shí)會(huì)快速加熱，停止時(shí)會(huì)快速冷卻。在經(jīng)歷多次啟動(dòng)停止后，加熱冷卻循環(huán)會(huì)導(dǎo)致 內(nèi)部熱應(yīng)力和塑性變形累積，進(jìn)而發(fā)生熱疲勞失效。LMD 制備的 Ti60 合金試樣在高溫條件下保溫較長(zhǎng)時(shí)間 后，急速的冷卻會(huì)讓內(nèi)外變形不協(xié)調(diào)，從而在試樣外層產(chǎn)生拉應(yīng)力，試樣內(nèi)部產(chǎn)生壓應(yīng)力，隨著循環(huán)次數(shù)的 不斷增加，內(nèi)部熱應(yīng)力累積到一定程度時(shí)產(chǎn)生熱疲勞裂紋。在熱循環(huán)條件下，裂紋主要由邊緣和內(nèi)部萌生， 邊緣萌生主要源于機(jī)加工產(chǎn)生的表面缺陷等幾何因素，內(nèi)部萌生位置主要在晶界、α/β 相界、粗化的 α 相以及內(nèi)部的微孔。隨著熱循環(huán)的進(jìn)行，氧元素不斷擴(kuò)散和滲透，α 相占比升高并發(fā)生局部粗化，合金的 裂紋長(zhǎng)度增加。相比粗 α 板條，細(xì)小的 α/β 片層對(duì)熱疲勞裂紋擴(kuò)展有更好的阻礙作用。在熱疲勞循環(huán) 中會(huì)析出 Ti 3 Al 脆化相，但尺寸較小（約 10 nm），對(duì)熱疲勞裂紋的萌生擴(kuò)展行為無(wú)明顯影響[48-49] 。

3.4 抗氧化性

鈦合金在高溫環(huán)境中長(zhǎng)期服役，表面會(huì)形成氧化膜，導(dǎo)致表面組織硬度高、脆性大，影響基體的力學(xué)性 能，減少零件的服役壽命[50] 。鈦合金的顯微組織會(huì)顯著影響其高溫氧化行為，增材制造構(gòu)件獨(dú)特的顯微 組織結(jié)構(gòu)為提高合金抗氧化性能提供了途徑[51] 。

600、700 ℃ 和 800 ℃ 三種溫度條件下 LMD-Ti60A 合金試樣比鍛態(tài) Ti60A 增重少，氧化膜厚度小且 更致密，表現(xiàn)出更好的高溫抗氧化性能；在800 ℃ 氧化 100 h 后，沉積態(tài)和鍛態(tài)的氧化層結(jié)構(gòu)有明顯差異 ，前者為 Al 2 O 3 /TiO 2 /基體，后者為 Al 2 O 3 /TiO 2 /Al 2 O 3 +TiO 2 /TiO 2 /基體；硬度測(cè)試 表明氧化過(guò)程中鍛態(tài)試樣氧元素?cái)U(kuò)散深度大于沉積態(tài)試樣，兩種試樣氧化性能的區(qū)別可能取決于晶界類型、 α 相所占比例以及氧化層是否發(fā)生破裂[52] 。

4、增材制造 600 ℃ 高溫鈦合金復(fù)合材料和梯度結(jié)構(gòu)

增材制造除了可以應(yīng)用于單一合金的制備外，由于其加工柔性程度高，還可用于以 600 ℃ 高溫鈦合金 為基體的復(fù)合材料以及雙鈦合金梯度結(jié)構(gòu)的制備。

4.1 600 ℃ 高溫鈦合金復(fù)合材料

隨著航空發(fā)動(dòng)機(jī)技術(shù)的不斷發(fā)展，對(duì)材料的性能要求越來(lái)越高，結(jié)構(gòu)輕量化設(shè)計(jì)也得到更大重視，為了 滿足領(lǐng)域需求，鈦基復(fù)合材料被廣泛關(guān)注[53-54] 。

碳納米管、石墨烯、TiB、TiC、氮化物、LaB 6 等多種納米材料、陶瓷顆粒和稀土間化合物被作為增強(qiáng) 相來(lái)改善鈦合金的性能[55-56] 。目前，鈦基復(fù)合材料的制備工藝包括熔鑄法、粉末冶金法和自蔓延高溫合 成法等[57-58] 。增材制造逐層熔化堆積的制備方式不僅能高效制備鈦基復(fù)合材料，還能利用其快速熔化凝 固的特性原位生成增強(qiáng)相。

LMD 制備的 TiC P /Ti60 復(fù)合材料為由相互交織的 α 板條和板條間的殘余 β 相組成魏氏組織，分 布在原始 β 晶界處和 α 板條間的 TiC 顆粒與基體界面結(jié)合良好；復(fù)合材料在600 ℃/390 MPa 和600 ℃ /310 MPa 條件下的持久壽命相比基體分別提高129% 和 24%；600 ℃ 抗拉強(qiáng)度為 778 MPa，比基體提高了 65 MPa，但伸長(zhǎng)率從 13.0% 下降為 4.3%，強(qiáng)度提高源于 TiC 增強(qiáng)相的沉淀強(qiáng)化和載荷轉(zhuǎn)移強(qiáng)化[59-60] 。

增材制造鈦基復(fù)合材料擁有比基體更好的綜合性能，有希望使鈦合金的服役溫度超過(guò) 600 ℃，擴(kuò)大應(yīng) 用范圍。但在混合粉末的制備工藝、3D 打印工藝、增強(qiáng)相原位反應(yīng)機(jī)制和綜合性能評(píng)價(jià)等方面還需開展進(jìn) 一步研究。

4.2 600 ℃ 高溫鈦合金梯度/復(fù)合結(jié)構(gòu)

近年來(lái)，隨著航空發(fā)動(dòng)機(jī)壓氣機(jī)葉盤全鈦化及飛機(jī)結(jié)構(gòu)整體化的應(yīng)用與發(fā)展，對(duì)雙性能鈦合金提出了明 確的需求[61-63] 。針對(duì)飛機(jī)整體結(jié)構(gòu)不同部位的不同性能要求，由兩種及以上材料組成的梯度復(fù)合結(jié)構(gòu)得 到廣泛研究。梯度復(fù)合結(jié)構(gòu)能有效減少零件數(shù)量和簡(jiǎn)化裝配過(guò)程，顯著提高結(jié)構(gòu)的安全性和穩(wěn)定性。目前， 梯度復(fù)合結(jié)構(gòu)的主要制備工藝包括粉末冶金、等離子噴涂、自蔓延高溫合成、激光熔覆和離心鑄造等，然而 上述工藝均不能有效應(yīng)用于大型復(fù)雜梯度復(fù)合結(jié)構(gòu)的設(shè)計(jì)和制備[50] 。增材制造作為一種新型無(wú)模化快速 成形工藝，為梯度雙鈦合金結(jié)構(gòu)開發(fā)提供了一種新的思路。目前，國(guó)內(nèi)外已經(jīng)開展了大量有關(guān)梯度雙鈦合金 增材制造的研究工作，包括 TA2/TA15[64-67] 、TC4/TC11 [68-70] 、 TC4/TiAl[71-75]等雙合金體系，主要聚焦于界面過(guò)渡區(qū)的化學(xué)成分變化、組織演變以及力學(xué)性能等。 有關(guān) 600 ℃ 高溫鈦合金梯度結(jié)構(gòu)的體系包括 Ti60/Ti 2 AlNb[76-77] 和 Ti150/Ti-6246[78]兩種。

Ti 2 AlNb 合金能夠在 650～900 ℃ 高溫下長(zhǎng)期穩(wěn)定服役，擁有良好的室溫塑性、斷裂韌性和蠕變性 能。Nb 作為貴重金屬，不僅增加了 Ti 2 AlNb 合金的生產(chǎn)成本，還會(huì)增加構(gòu)件的質(zhì)量。為了節(jié)約成本并實(shí) 現(xiàn)輕量化設(shè)計(jì)，可采用激光熔化沉積工藝制備 Ti60/Ti 2 AlNb 梯度材料。一種工藝是采用梯度過(guò)渡方式， 先沉積 Ti60 合金粉末，再逐步沉積Ti 2 AlNb 質(zhì)量分?jǐn)?shù)逐漸增大的預(yù)混合金粉，最后沉積 Ti 2 AlNb 合 金粉末，不均勻的元素分配以及制造過(guò)程中復(fù)雜的熱循環(huán)歷史使不同區(qū)域呈現(xiàn)不同的硬度值，并沿成分梯度 方向表現(xiàn)出 α+β→α+α'→α'→α+β→α+β/B 2 +α 2 →β/B 2 +α 2 →β/B 2 +α 2 +O →B 2 +O→B 2的相演變趨勢(shì)[76] 。另一種工藝是采用直接過(guò)渡方式，在 Ti60 合金基板上直接沉積 Ti 2 AlNb 合金粉末，Ti60 與 Ti 2 AlNb 合金形成無(wú)缺陷的結(jié)合界面，二者之間的過(guò)渡區(qū)可分為由化學(xué)成分差 異和激光沉積復(fù)雜熱歷史引起的相變而形成基體側(cè)熱影響帶和由沉積初期的激冷效應(yīng)和高凝固速率而形成的 沉積區(qū)附近的細(xì)晶區(qū)，熱影響帶的寬度隨激光功率增加而增加，隨掃描速度增大而減小[77] 。

增材制造作為一種無(wú)模化近凈成形的加工工藝，在新型梯度復(fù)合結(jié)構(gòu)的直接成形方面顯示出獨(dú)特的技術(shù) 優(yōu)勢(shì)，在航空發(fā)動(dòng)機(jī)等領(lǐng)域具有良好的應(yīng)用前景。但其發(fā)展及應(yīng)用仍面臨著諸多問(wèn)題，如界面結(jié)合區(qū)的組織 調(diào)控、異種材料不同熱物性造成的結(jié)構(gòu)應(yīng)力和梯度結(jié)構(gòu)的熱處理工藝制定等。

5、 發(fā)展方向

目前，關(guān)于 600 ℃ 高溫鈦合金增材制造工藝的相關(guān)研究仍處于起步階段，現(xiàn)有研究更多將重心集中在 微觀組織演變、熱處理工藝探索和基本力學(xué)性能測(cè)試等方面，而對(duì)于粉末質(zhì)量、缺陷表征和動(dòng)態(tài)力學(xué)性能研 究較少。此外，隨著增材制造 600 ℃ 高溫鈦合金技術(shù)的不斷發(fā)展，增材制造不僅視為一種加工工藝，同時(shí) 用于新材料和新結(jié)構(gòu)設(shè)計(jì)和開發(fā)。

（1）探索粉末粒度和級(jí)配對(duì)增材構(gòu)件組織和性能的影響。目前，有關(guān)增材制造工藝參數(shù)（如掃描速率 、激光功率等）對(duì)產(chǎn)品組織和性能的研究已有大量成果產(chǎn)出。而對(duì)于以粉末為原材料的加工工藝來(lái)說(shuō)，粉末 的形狀和大小是決定產(chǎn)品最終性能的重要影響因素[79] 。不規(guī)則的形狀和較大的粒徑范圍會(huì)顯著降低粉末 在加工過(guò)程中的流動(dòng)性。細(xì)粉會(huì)在范德華力的作用下產(chǎn)生團(tuán)聚，而粗粉則會(huì)降低粉末床堆積的致密度。如何 分配粗粉和細(xì)粉的比例來(lái)達(dá)到最好的打印性能需要進(jìn)一步研究。

（2）通過(guò)增材制造開發(fā)新材料和新結(jié)構(gòu)。增材制造技術(shù)突破了傳統(tǒng)的制造模式，在新型材料與復(fù)雜結(jié) 構(gòu)的設(shè)計(jì)和制造方面具有顯著優(yōu)勢(shì)。增材制造打破了傳統(tǒng)合金開發(fā)理念，例如 Fe 和 O 往往被認(rèn)為是鈦合 金中的雜質(zhì)元素，需要嚴(yán)格控制含量，但通過(guò)增材制造工藝可以制備強(qiáng)度和韌性匹配良好的 Ti-O-Fe 合金 [80] 。增材制造的逐層堆積成形特性，為梯度材料和復(fù)合材料的研發(fā)提供了無(wú)限的可能，可實(shí)現(xiàn)將“合適 的材料添加到合適的位置”，如采用氣溶膠噴印不同材料的納米顆粒實(shí)現(xiàn)具有不同結(jié)構(gòu)和功能梯度材料的高 通量打印[81] 。同時(shí)，極高的加工自由度可實(shí)現(xiàn)大型金屬結(jié)構(gòu)、復(fù)雜整體結(jié)構(gòu)、輕量化點(diǎn)陣結(jié)構(gòu)和多功能 仿生結(jié)構(gòu)的制備，能以“獨(dú)特的結(jié)構(gòu)實(shí)現(xiàn)獨(dú)特的功能”[82-83] 。

（3）探索新的復(fù)合增材制造技術(shù)。與傳統(tǒng)制造工藝相比，增材制造具有高柔性、高效率和高材料利用 率等技術(shù)優(yōu)勢(shì)，但是仍存在成形精度低、組織不均勻、力學(xué)性能不足等問(wèn)題。通過(guò)其他工藝（如激光燒蝕、 超聲振動(dòng)、電磁攪拌等）結(jié)合增材制造技術(shù)能獲得綜合性能更加良好的產(chǎn)品[84-85] ；但不同工藝的耦合作 用機(jī)制、加工參數(shù)搭配和優(yōu)化以及產(chǎn)

品的組織性能評(píng)價(jià)還需要更多研究和探索。

（4）增材制造缺陷控制和檢測(cè)技術(shù)。由于較高的冷卻速率，室溫塑性差的材料在增材制造時(shí)容易產(chǎn)生 裂紋；逐層堆積的特性使增材構(gòu)件容易出現(xiàn)層間缺陷，如氣孔、熔合不良等。缺陷對(duì)構(gòu)件的性能有不良影響 ，阻礙增材構(gòu)件在航空領(lǐng)域的應(yīng)用[86-87] 。利用無(wú)損檢測(cè)技術(shù)，原位觀察和分析缺陷的形成機(jī)制，探究工 藝參數(shù)對(duì)缺陷的影響規(guī)律，并量化缺陷和構(gòu)件性能的關(guān)系是未來(lái)的重要研究方向。

（5）建立完善的性能評(píng)價(jià)標(biāo)準(zhǔn)及指標(biāo)體系。目前，對(duì)增材制造 600 ℃ 高溫鈦合金的性能研究更多集 中在室溫力學(xué)性能上。對(duì)于航空發(fā)動(dòng)機(jī)等關(guān)鍵構(gòu)件，需要滿足一系列性能指標(biāo)，包括但不限于疲勞、蠕變、 抗氧化和阻燃等關(guān)鍵性能，并不斷完善相應(yīng)的標(biāo)準(zhǔn)體系。相比傳統(tǒng)工藝，增材制造產(chǎn)品獨(dú)特的顯微組織如何 影響上述性能，還需要進(jìn)一步探索。

6、 結(jié)束語(yǔ)

隨著我國(guó) 2035 新材料強(qiáng)國(guó)戰(zhàn)略的實(shí)施，增材制造鈦合金材料技術(shù)進(jìn)入創(chuàng)新發(fā)展的新階段。在高性能先 進(jìn)航空發(fā)動(dòng)機(jī)輕量化、服役安全和節(jié)能低碳等發(fā)展需求驅(qū)動(dòng)下，傳統(tǒng)鑄/鍛造鈦合金和新型增材制造鈦合金 均不斷得到發(fā)展。“一代新材料，一代新型發(fā)動(dòng)機(jī)”，當(dāng)前隨著增材制造 600 ℃ 高溫鈦合金及其復(fù)合材料 /復(fù)合結(jié)構(gòu)的深入研究，技術(shù)成熟度不斷提升，將逐漸應(yīng)用于發(fā)動(dòng)機(jī)關(guān)鍵/重要件，助推我國(guó)未來(lái)航空發(fā)動(dòng)機(jī) 技術(shù)實(shí)現(xiàn)跨越發(fā)展。

參考文獻(xiàn)：

［1］ PETERS  M， KUMPFERT  J， WARD  C  H， et  al. Tita- nium  alloys  for  aerospace  applications[J]. Advanced Engineering Materials，2003，5（6）：419-427.

［2］  OUYANG P X，MI G B，CAO J X，et al. Microstructure characteristics after combustion and fireproof mechanism of  TiAl-based  alloys[J]. Materials Today  Communica-tion，2018，16：364-373.

［3］  弭光寶，陳航，李培杰，等. 石墨烯增強(qiáng)鈦基復(fù)合材料界面調(diào)控及強(qiáng)韌化機(jī)理研究進(jìn)展 [J]. 航空材料學(xué)報(bào)，2023，43（6）：20-35.

MI G B，CHEN H，LI P J，et al. Interface controlling and mechanisms of strengthening and toughening of graphene reinforced  titanium  matrix  composites[J]. Journal  of Aeronautical Materials，2023，43（6）：20-35.

［4］  曹京霞，弭光寶，蔡建明，等. 高溫鈦合金制造技術(shù)研究進(jìn)展 [J]. 鈦工業(yè)進(jìn)展，2018， 35（1）：1-8.

CAO J X，MI G B，CAI J M，et al. Progress on manufac-turing technology of high temperature titanium alloys[J].Titanium Industry Progress，2018，35（1）：1-8.

［5］  黃棟，楊紹利，馬蘭，等. 高溫鈦合金的研究現(xiàn)狀及其發(fā)展 [J]. 鋼鐵釩鈦，2018，39（ 1）：60-66.

HUANG D，YANG S L，MA L，et al. Current research status  and  development  of  high-temperature  titanium alloys[J]. Iron Steel Vanadium Titanium，2018，39（1 ）：60-66.

［6］  王清江，劉建榮，楊銳. 高溫鈦合金的現(xiàn)狀與前景 [J].航空材料學(xué)報(bào)，2014，34（4）： 1-26.

WANG Q J，LIU J R，YANG R. High temperature tita-nium alloys：status and perspective[J]. Journal of Aero-nautical Materials，2014，34（4）：1-26.

［7］  HERZOG  D， SEVDA  V， WVCISK  E， et  al. Additive manufacturing of metals[J]. Acta Materialia，2016，117：371-392.

［8］  CHOWDHURY  M  S  I， CHOWDHURY  S， YAMA-MOTO K，et al. Wear behaviour of coated carbide tools during machining of Ti6Al4V aerospace alloy associated with strong built up edge formation[J]. Surface and Coat-ings Technology，2017，313：319-327.

［9］  王彬，張述泉，王華明. 激光熔化沉積高溫鈦合金Ti60 快 速 凝 固 組 織 [J]. 材 料 熱 處 理 學(xué) 報(bào) ， 2008，29（6）：86-92.

WANG B，ZHANG S Q，WANG H M. Rapidly solidi-fied microstructure of Ti60 alloy produced by laser rapid forming process[J]. Transactions of Materials and Heat Treatment，2008，29（6）：86-92.

［10］  LEWANDOWSKI J J，SEIFI M. Metal additive manufac-turing： a  review  of  mechanical  properties[J]. Annual Review of Materials Research， 2016，46：151-186.

［11］  BLAKEY-MILNER B，GRADL P，SNEDDEN G，et al.Metal additive manufacturing in aerospace：a review[J].Materials & Design，2021，209：110008.

［12］  WANG T，ZHU Y Y，ZHANG S Q，et al. Grain morphol-ogy evolution behavior of titanium alloy components dur-ing  laser  melting  deposition  additive  manufacturing[J].Journal of Alloys and Compounds，2015，632：505-513.

［13］  GU D D，MEINERS W，WISSENBACH K，et al. Laser additive manufacturing of metallic components：materi-als，processes and mechanisms[J]. International Materi-als Reviews ，2012，57（3）：133-164.

［14］  NGUYEN H D，PRAMANIK A，BASAK A K，et al. A critical review on additive manufacturing of Ti-6Al-4V alloy：microstructure and mechanical properties[J]. Jour-nal  of  Materials  Research  and  Technology， 2022， 18：4641-4661.

［15］  AZARNIYA A，COLERA X G，MIRZAALI M J，et al.Additive manufacturing of Ti- 6Al-4V parts through laser metal  deposition （LMD） ： process， microstructure， and mechanical  properties[J]. Journal of  Alloys  and  Com-pounds，2019，804 ：163-191.

［16］  WILLIAMS J C. Alternate materials choices—some chal-lenges to the increased use of Ti alloys[J]. Materials Sci-ence and Engineering：A，1999，263（2）：107-111.

［17］  吳明宇，弭光寶，李培杰，等. 600℃ 高溫鈦合金燃燒組織演變及機(jī)理研究 [J]. 物理 學(xué)報(bào)，2023，72（16）：166102.

WU M Y，MI G B，LI P J，et al. Study on the evolution and mechanism of combustion microstructure of 600℃ high temperature titanium alloy[J]. Acta Physica Sinica，2023，72（16 ）：166102.

［18］  蔡建明，曹春曉. 新一代 600 ℃ 高溫鈦合金材料的合金設(shè)計(jì)及應(yīng)用展望 [J]. 航空材 料學(xué)報(bào)，2014，34（4）：27-36.

CAI J M，CAO C X. Alloy design and application expec-tation of a new generation 600 ℃ high temperature tita-nium alloy[J]. Journal of Aeronautical Materials，2014，34（4）：27-36.

［19］  趙永慶，葛鵬. 我國(guó)自主研發(fā)鈦合金現(xiàn)狀與進(jìn)展 [J]. 航空材料學(xué)報(bào)，2014，34（4）： 51-61.

ZHAO Y Q，GE P. Current situation and development of new  titanium  alloys  invented  in  China[J]. Journal  of Aeronautical Materials，2014，34（4）：51- 61.

［20］侯金健，高強(qiáng)強(qiáng)，安曉婷. 國(guó)內(nèi)外高溫鈦合金研究及應(yīng)用的最新發(fā)展 [J]. 熱加工工藝，2014， 43（10）：11-15.

HOU J J，GAO Q Q，AN X T. Latest development of domestic and international research of high-temperature titanium alloy and its application[J]. Hot Working Tech-nology，2014，43（10 ）：11-15.

［21］  SINGH N，SINGH V. Effect of temperature on tensile properties of near-α alloy Ti metal 834[J]. Materials Sci-ence and Engineering：A，2008，485（1-2）：130-139.

［22］  劉瑩瑩，陳子勇，金頭男，等. 600 ℃ 高溫鈦合金發(fā)展現(xiàn)狀與展望 [J]. 材料導(dǎo)報(bào)， 2018，32（11）：1863-1869.

LIU Y Y，CHEN Z Y，JIN T N，et al. Present situation and prospect of 600 ℃ high temperature titanium alloys [J]. Materials Reports，2018，32（11）：1863-1869.

［23］  丁群燕. 發(fā)動(dòng)機(jī)用 Ti600 高溫鈦合金組織及力學(xué)性能研究 [J]. 稀有金屬與硬質(zhì)合金， 2017，45（3）：41-44.

DING Q Y. Research on microstructure and mechanical properties of Ti600 high temperature titanium alloy for engine[J]. Rare  Metals  and  Cemented  Carbides， 2017 ，45（3）：41-44.

［24］  王濤，郭鴻鎮(zhèn)，張永強(qiáng)，等. 熱鍛溫度對(duì) TG6 高溫鈦合金顯微組織和力學(xué)性能的影響 [J]. 金屬學(xué)報(bào)，2010，46（8）：913-920.

WANG T，GUO H Z，ZHANG Y Q，et al. Effects of hot forging  temperature  on  microstructure  and  mechanical property of TG6 high temperature titanium alloy[J]. Acta Metallurgica Sinica，2010，46（8）：913-920.

［25］  蔡建明，弭光寶，高帆，等. 航空發(fā)動(dòng)機(jī)用先進(jìn)高溫鈦合金材料技術(shù)研究與發(fā)展[J]. 材 料工程，2016，44（8）：1-10.

CAI J M，MI G B，GAO F，et al. Research and develop-ment of some advanced high temperature titanium alloys for  aero-engine[J]. Journal  of  Materials  Engineering， 2016，44（8）：1-10.

［26］  王天元，黃帥，周標(biāo)，等. 航空裝備激光增材制造技術(shù)發(fā)展及路線圖 [J]. 航空材料學(xué) 報(bào)，2023，43（1）：1-17.

WANG T Y，HUANG S，ZHOU B，et al. Development and roadmap of laser additive manufacturing technology for aviation equipment[J]. Journal of Aeronautical Mate-rials，2023，43（1）：1-17.

［27］  張國(guó)棟，許喬郅，鄭濤，等. 航空裝備電子束增材制造技術(shù)發(fā)展及路線圖 [J]. 航空材 料學(xué)報(bào)，2023，43（1）：28-38.

ZHANG G D，XU Q Z，ZHENG T，et al. Technology development and roadmap of electron beam additive man-ufacturing for aviation equipments[J]. Journal of Aero-nautical Materials，2023， 43（1）：28-38.

［28］  馬陶然，方艷麗，王華明. 激光沉積 Ti60A 高溫鈦合金顯微組織及固態(tài)相變 [J]. 材料 熱處理學(xué)報(bào)，2012，33（10）：101-106.

MA T R，F(xiàn)ANG Y L，WANG H M. Microstructure and phase transformations  of  laser  deposited  high  tempera-ture titanium alloy Ti60A[J]. Transactions of Materials and Heat Treatment，2012，33（10）：101-106.

［29］  張方，陳靜，薛蕾，等. 激光立體成形 Ti60 合金組織性能 [J]. 稀有金屬材料與工程 ，2010，39（3）：452-456.

ZHANG F，CHEN J，XUE L，et al. Microstructure and mechanical  properties  of  laser  solid  formed  Ti60  alloy [J]. Rare  Metal  Materials  and  Engineering， 2010，39（3）：452-456.

［30］  WANG T，ZHU Y Y，ZHANG S Q，et al. Grain morphol-ogy evolution behavior of titanium alloy components dur-ing  laser  melting  deposition  additive  manufacturing[J].Journal of Alloys and Compounds，2015，632：505-513.

［31］  DENG M C，SUI S，YAO B，et al. Microstructure and room-temperature  tensile  property  of  Ti-5.7Al-4.0Sn-3.5Zr-0.4Mo-0.4Si-0.4Nb-1.0Ta-0.05C with near equiaxed β  grain  fabricated  by  laser  directed  energy  deposition technique[J]. Journal of  Materials  Science  &  Technology，2022，101：308-320.

［32］  CHEN  J， ZHANG  R， ZHANG  Q， et  al. Relationship among microstructure，defects and performance of Ti60 titanium alloy fabricated by laser solid forming[J]. Rare Metal Materials and Engineering，2014，43（3）：548-552.

［33］  杜少杰，李揚(yáng). 內(nèi)燃機(jī)用 SLM 成形 Ti600 高溫鈦合金組織和力學(xué)性能分析 [J]. 真空 科學(xué)與技術(shù)學(xué)報(bào)，2020，40（6）：555-559.

DU S J，LI Y. Microstructures and mechanical properties of  Ti600  alloy  manufactured  by  selective  laser melting[J]. Chinese  Journal  of  Vacuum  Science  and Technology，2020，40（6）：555-559.

［34］  ZHANG G D，LIU W，ZHANG P，et al. Chemical com-position， microstructure， tensile  and  creep  behavior  of Ti60 alloy fabricated via electron beam directed energy deposition[J]. Materials，2022，15（9）：3109.

［35］  黃瑜，賈文鵬，湯慧萍，等. Ti600 合金的電子束快速成形 [J]. 稀有金屬材料與工程 ，2012，41（11）：2000-2004.

HUANG Y，JIA W P，TANG H P，et al. Electronic beam melting of Ti600 titanium alloy[J]. Rare Metal Materials and Engineering，2012，41（11）：2000-2004.

［36］  LU S L，TANG H P，QIAN M，et al. A yttrium-contain-ing high-temperature titanium alloy additively manufac-tured by selective electron beam melting[J]. Journal of Central South University，2015，22（8）：2857-2863.

［37］  張方，陳靜，薛蕾，等. 激光成形修復(fù) Ti60 合金組織與性能研究 [J]. 應(yīng)用激光， 2009，29（2）：87-91.

ZHANG F，CHEN J，XUE L，et al. Study on microstruc-ture  and  mechanical  properties  of  laser  solid  repaired Ti60 alloy[J]. Applied Laser，2009 ，29（2）：87-91.

［38］  LIU  Y  H， CHEN  J， ZHANG  Q， et  al. Microstructure characteristics  of  laser  forming  repaired  Ti60  alloy[J].Chinese Optics Letters，2011，9（7）：071402.

［39］  張小新，陳建榮，唐剛. 發(fā)動(dòng)機(jī)用 Ti600 鈦合金激光送絲熔覆參數(shù)優(yōu)化及性能表征 [J]. 真空科學(xué)與技術(shù)學(xué)報(bào)，2020，40（8）：714-718.

ZHANG X X，CHEN J R，TANG G. Characterization of Ti600  Ti-alloy  surfaces  modified  by  laser-cladding  of SKD11 wire[J]. Chinese Journal of Vacuum Science and Technology，2020，40（8）：714-718.

［40］  CHEN W J，HUANG C P，LIU F G，et al. Microstruc-ture and properties of Ti60 alloy by laser solid forming and ultrasonic impact hybrid manufacturing[J]. Transac- tions  of  Nonferrous  Metals  Society  of  China， 2023，33（11 ）：3319-3331.

［41］  馬陶然，湯海波，方艷麗，等. 熱處理對(duì)激光沉積Ti60A 高溫鈦合金組織及性能的影響 [J]. 熱加工工藝，2012，41（14）：199-202.

MA T R，TANG H B，F(xiàn)ANG Y L，et al. Effect of heat treatment on microstructure and mechanical properties of laser  melting  deposited  high  temperature  titanium  alloy Ti60A[J]. Hot  Working  Technology， 2012， 41（14） ：199-202.

［42］  ZHANG A，LIU D，WU X，et al. Effect of heat treatment on  microstructure  and  mechanical  properties  of  laser deposited Ti60A alloy[J]. Journal of Alloys and Com-pounds，2014，585：220-228.

［43］  張阿莉，朱洪來(lái)，唐飛. 雙重退火對(duì)激光增材制造Ti60A 合金顯微組織和力學(xué)性能的影 響 [J]. 載人航天，2015，21（4）：346-350.

ZHANG A L，ZHU H L，TANG F. The effect of duplex annealing on microstructure and mechanical properties of laser  deposited  Ti60A  alloy[J]. Manned  Spaceflight，2015，21（4）：346-350.

［44］  蔣帥，李懷學(xué)，石志強(qiáng)，等. 熱等靜壓對(duì)激光直接沉積Ti60 合金組織與拉伸性能的影響 [J]. 紅外與激光工程，2015，44（1）：107-111.

JIANG S，LI H X，SHI Z Q，et al. Effects of hot isostatic pressing on microstructure and tensile properties of direct laser deposited Ti60 alloys[J]. Infrared and Laser Engi-neering， 2015，44（1）：107-111.

［45］  ZHANG A L，LIU D，WANG H M. Effect of thermal exposure on microstructure and tensile properties of laser deposited  Ti60A  alloy[J]. Materials Science  and  Engi-neering：A，2013，562：61-68.

［46］  張阿莉，劉棟，湯海波，等. 熱暴露對(duì)激光沉積 Ti60A 高溫鈦合金組織性能影響 [J]. 稀有金屬材料與工程，2014，43（7）：1686-1690.

ZHANG A L，LIU D，TANG H B，et al. Effect of ther-mal exposure on microstructure and mechanical proper-ties of laser deposited Ti60A high temperature titanium alloy[J]. Rare  Metal  Materials  and  Engineering， 2014， 43（7）：1686-1690.

［47］  ZHANG A L，LIU D，TANG H B，et al. Microstructure evolution of laser deposited Ti60A titanium alloy during cyclic thermal exposure[J]. Transactions of Nonferrous Metals Society of China，2013，23（11）：3249-3256.

［48］  ZHANG  A  L， LIU  D， WANG  H  M. Thermal  fatigue crack initiation of laser deposited high-temperature tita-nium  alloy  Ti60A  in  20-700 ℃[J]. High  Temperature Materials and Processes，2013，32（4 ）：331-337.

［49］  ZHANG A L，LIU D，LIU C M，et al. Thermal fatigue crack growth behaviours of laser deposited Ti60A near α titanium alloy[J]. Materials Research Innovations，2014，18： 933-939.

［50］  向午淵，江海濤，田世偉. 鈦及鈦合金高溫氧化行為研究 [J]. 金屬功能材料，2020， 27（3）：33-39.

XIANG W Y，JIANG H T，TIAN S W. High tempera-ture  oxidation  behavior  of  titanium  and  titanium alloys[J]. Metallic Functional Materials，2020，27 （3）： 33-39.

［51］  張利，王博，張昊陽(yáng). 采用增材制造技術(shù)制備的鈦合金的高溫氧化行為研究進(jìn)展 [J]. 熱處理，2022，37（1）：1-7.

ZHANG  L， WANG  B， ZHANG  H  Y. Progress  of research on high- temperature oxidation behavior of tita-nium alloy fabricated by additive manufacturing technol-ogy[J]. Heat Treatment，2022，37（1）：1-7.

［52］  劉金，王薇茜，程序，等. 激光增材制造 Ti60A 鈦合金的氧化行為 [J]. 中國(guó)激光， 2018，45（7）：94-101.

LIU J，WANG W X，CHENG X，et al. Oxidation behav-iors of Ti60A titanium alloy processed by laser additive manufacturing[J]. Chinese  Journal  of  Lasers， 2018，45（7）： 94-101.

［53］  高楚寒，吳文恒，張亮. 高溫鈦合金及鈦基復(fù)合材料增材制造技術(shù)研究現(xiàn)狀 [J]. 粉末 冶金技術(shù)，2023，41（1）：55-62.

GAO  C  H， WU  W  H， ZHANG  L. Research  status  of additive manufacturing technology used for high tempera-ture titanium alloys and titanium matrix composites[J].Powder Metallurgy Technology，2023，41（1）：55-62.

［54］  劉世鋒，宋璽，薛彤，等. 鈦合金及鈦基復(fù)合材料在航空航天的應(yīng)用和發(fā)展 [J]. 航空 材料學(xué)報(bào)，2020，40（3）：77-94.

LIU S F，SONG X，XUE T，et al. Application and devel-opment of titanium alloy and titanium matrix composites in aerospace field[J]. Journal of Aeronautical Materials，2020，40（3）：77 -94.

［55］  趙會(huì)宇，張媚，于佳石，等. 石墨烯/Ti60 復(fù)合材料組織與力學(xué)性能研究 [J]. 鈦工業(yè) 進(jìn)展，2022，39（2）：29-32.

ZHAO  H  Y， ZHANG  M， YU  J  S， et  al. Research  on microstructure  and  mechanical  properties  of  graphene/Ti60  composites[J]. Titanium  Industry  Progress， 2022，39（2）：29-32.

［56］  張韋晨，李九霄，楊冬野，等. 選擇性激光熔化原位自生 TiB+La 2 O 3 /TC4 鈦基復(fù)合 材料的組織和力學(xué)性能[J]. 機(jī)械工程材料，2021，45（5）：67-70.

ZHANG W C，LI J X，YANG D Y，et al. Microstructure and  mechanical  properties  of  in-situ  synthesized TiB+La 2 O 3 /TC4 titanium matrix composite by selective laser melting[J]. Materials for Mechanical Engineering，2021，45（5）：67-70.

［57］  FALODUN O E，OBADELE B A，OKE S R，et al. Tita-nium-based matrix  composites  reinforced  with  particu-late， microstructure， and  mechanical  properties  using spark plasma sintering technique：a review[J]. The Inter-national Journal  of  Advanced  Manufacturing  Technol-ogy，2019， 102（5/6/7/8）：1689-1701.

［58］  DADKHAH M，MOSALLANEJAD M H，IULIANO L，et al. A comprehensive overview on the latest progress in the additive manufacturing of metal matrix composites：potential， challenges， and  feasible  solutions[J]. Acta Metallurgica Sinica （English Letters ），2021，34：1173-1200.

［59］  孫景超，張永忠，黃燦，等. 激光熔化沉積 Ti60 合金和TiC P /Ti60 復(fù)合材料的顯微 組織及高溫拉伸性能 [J].中國(guó)激光，2011，38（3）：108-113.

SUN J C，ZHANG Y Z，HUANG C，et al. Microstruc-ture and high temperature tensile properties of laser direct deposited Ti60 alloy and TiC P /Ti60 composites[J]. Chi-nese Journal of Lasers，2011，38（3）：108-113.

［60］  孫景超，張永忠，宮新勇，等. 激光熔化沉積 Ti60 合金，TiC P /Ti60 復(fù)合材料的高 溫拉伸持久壽命及斷裂過(guò)程[J]. 中國(guó)激光，2012，39（1）：71-76.

SUN J C，ZHANG Y Z，GONG X Y，et al. High-temper-ature tensile rupture life and fracture procedure of laser direct deposited Ti60 alloy and TiC P /Ti60 composites[J].Chinese Journal of Lasers，2012，39（1）：71-76.

［61］  張永忠，劉彥濤，曹曄. 激光快速成形梯度復(fù)合結(jié)構(gòu)的研究進(jìn)展 [J]. 航空制造技術(shù)， 2015（10）：44-47.

ZHANG Y Z，LIU Y T，CAO Y. Research progress on gradient composite structures fabricated by laser melting deposition process[J]. Aeronautical Manufacturing Tech-nology，2015（10）： 44-47.

［62］  蔡建明，田豐，劉東，等. 600 ℃ 高溫鈦合金雙性能整體葉盤鍛件制備技術(shù)研究進(jìn)展 [J]. 材料工程，2018，46（5）：36-43.

CAI J M，TIAN F，LIU D，et al . Research progress in manufacturing  technology  of  600 ℃ high  temperature titanium alloy dual property blisk forging[J]. Journal of Materials Engineering，2018，46（5）：36-43.

［63］  黃健康，劉光銀，于曉全，等. 增材制造技術(shù)制備梯度材料研究現(xiàn)狀 [J]. 電焊機(jī)， 2021，51（8）：23-29.

HUANG J K，LIU G Y，YU X Q，et al. Review of gradi-ent  materials  prepared  by  AM  technology[J]. Electric Welding Machine，2021，51（8）：23- 29.

［64］QIAN T T，LIU D，TIAN X J，et al. Microstructure of TA2/TA15  graded  structural  material  by  laser  additive manufacturing  process[J]. Transactions  of  Nonferrous Metals Society of China，2014，24（9）：2729-2736.

［65］  LIANG Y J，LIU D，WANG H M. Microstructure and mechanical  behavior  of  commercial  purity  Ti/Ti-6Al-2Zr-1Mo-1V  structurally  graded  material  fabricated  by laser  additive  manufacturing[J]. Scripta  Materialia，2014，74：80-83.

［66］  LIANG Y J，TIAN X J，ZHU Y Y，et al. Compositional variation and microstructural evolution in laser additive manufactured  Ti/Ti-6Al-2Zr-1Mo-1V  graded  structural material[J]. Materials  Science  and  Engineering： A， 2014，599：242-246.

［67］  ZHAN Z. Experiments and numerical simulations for the fatigue behavior of a novel TA2-TA15 titanium alloy fab-ricated by laser melting deposition[J]. International Jour- nal of Fatigue，2019，121：20-29.

［68］  REN H S，LIU D，TANG H B，et al. Microstructure and mechanical properties of a graded structural material[J].Materials Science and Engineering：A，2014，611：362-369.

［69］  REN H S，TIAN X J，WANG H M. Effect of heat treat-ment  on  microstructure  and  mechanical  properties  of  a graded  structural  material[J]. Materials  Science  and Engineering：A，2014，614： 207-213.

［70］  JIANG P F，LI X R，ZONG X M，et al. Microstructure and mechanical properties of Ti basic bionic gradient het-erogeneous  alloy  prepared  by  multi- wire  arc  additive manufacturing[J]. Journal  of  Alloys  and  Compounds，2022，926：166813.

［71］  FAN H Y，WANG C C，TIAN Y J，et al. Laser powder bed  fusion （L-PBF）   of  Ti-6Al-4V/Ti-6Al-2Sn-4Zr-2Mo and Ti-6A-4V/γ-TiAl bimetals：processability， inter-face and mechanical properties[J]. Materials Science and Engineering：A，2023，871： 144907.

［72］  MA R X，LIU Z Q，WANG W B，et al. Microstructures and  mechanical  properties  of  Ti6Al4V-Ti48Al2Cr2Nb alloys fabricated by laser melting deposition of powder mixtures[J]. Materials  Characterization， 2020， 164：110321.

［73］  MA R X，LIU Z Q，WANG W B，et al. Laser deposition melting  of  TC4/TiAl  functionally  graded  material[J].Vacuum，2020，177：109349.

［75］  LIU Z Q，MA R X，XU G J，et al. Laser additive manu-facturing  of  bimetallic  structure  from  Ti-6Al-4V  to  Ti-48Al-2Cr-2Nb via vanadium interlayer[J]. Materials Let-ters，2020，263：127210.

［75］  LIU Z Q，ZHU X Q，YIN G L，et al. Direct bonding of bimetallic  structure  from  Ti6Al4V  to  Ti48Al2Cr2Nb alloy by laser additive manufacturing[J]. Materials Sci-ence and Technology，2022，38（1）：39-44.

［76］  楊模聰，林鑫，許小靜，等 . 激光立體成形 Ti60-Ti 2 AlNb 梯度材料的組織與相演變 [J]. 金屬學(xué)報(bào)，2009，45（6）：729-736.

YANG M C，LIN X，XU X J，et al. Microstructure and phase evolution in Ti60-Ti 2 AlNb gradient material pre-pared  by  laser  solid  forming[J].  Acta  Metallurgica Sinica，2009，45（6）：729-736.

［77］  LIU N，ZHAO Z L，LIU Y L，et al. Bonding interface evolution  characteristics  of  laser  depositing  Ti 2 AlNb intermetallic  compound  on  the  near-α  titanium  alloy plate[J]. Metals and Materials International，2023：1-12.

［78］  李雅迪，弭光寶，李培杰，等. 增材制造 600 ℃ 高溫鈦合金組織特征及力學(xué)性能 [J]. 稀有金屬材料與工程，2022，51（7）：2507-2518.

LI  Y  D， MI  G  B， LI  P  J， et  al. Microstructure  and mechanical  properties  of  600 ℃ high temperature  tita-nium alloy fabricated by additive manufacturing[J]. Rare Metal  Materials  and  Engineering， 2022， 51（7） ： 2507-2518.

［79］  LI N，HUANG S，ZHANG G D，et al. Progress in addi-tive manufacturing on new materials：a review[J]. Jour-nal of Materials Science & Technology，2019，35（2）：242- 269.

［80］  SONG T T，CHEN Z B，CUI X Y，et al. Strong and duc-tile titanium-oxygen-iron alloys by additive manufactur-ing[J]. Nature，2023，618（7963）：63-68.

［81］  ZENG M X，DU Y P，JIANG Q，et al. High-throughput printing  of  combinatorial  materials  from  aerosols[J].Nature，2023，617（7960）：292-298.

［82］  顧冬冬，張紅梅，陳洪宇，等. 航空航天高性能金屬材料構(gòu)件激光增材制造 [J]. 中國(guó) 激光，2020，47（5）：24-47.

GU D D，ZHANG H M，CHEN H Y，et al. Laser addi-tive  manufacturing  of  high-performance  metallic  aero-space components[J]. Chinese Journal of Lasers， 2020，47（5）：24-47.

［83］  GU D D，SHI X Y，POPRAWE R，et al. Material-struc-ture-performance  integrated  laser-metal additive  manu-facturing[J]. Science，2021，372（6545）： eabg1487.

［84］  秦仁耀，張國(guó)棟，李能，等. TiAl 基合金的增材制造技術(shù)研究進(jìn)展 [J]. 機(jī)械工程學(xué)報(bào) ，2021，57（8）：115-132.

QIN R Y，ZHANG G D，LI N，et al. Research progress on additive manufacturing of TiAl-based alloys[J]. Jour-nal of Mechanical Engineering，2021，57（8）：115-132.

［85］  LALEGANIDEZAKI M，SERJOUEI A，ZOLFAGHAR-IAN  A， et  al. A  review  on  additive/subtractive  hybrid manufacturing of directed energy deposition （DED） pro-cess[J]. Advanced  Powder  Materials， 2022， 1（4） ： 100054.

［86］  陳澤坤，蔣佳希，王宇嘉，等. 金屬增材制造中的缺陷、組織形貌和成形材料力學(xué)性能 [J]. 力學(xué)學(xué)報(bào)，2021，53（12）：3190-3205.

CHEN  Z  K， JIANG  J  X， WANG  Y  J， et  al. Defects ，microstructures  and  mechanical  properties  of  materials fabricated by metal additive manufacturing[J]. Chinese Journal  of  Theoretical  and  Applied  Mechanics， 2021，53（12）：3190-3205.

［87］  ZHAO C，PARAB N D，LI X，et al. Critical instability at moving  keyhole  tip  generates  porosity  in  laser  melting[J]. Science，2020，370（6520）：1080-1086.

收稿日期：2023-06-25；修訂日期：2023-08-08

基金項(xiàng)目：國(guó) 家 自 然 科 學(xué) 基 金 “ 葉 企 孫 ” 科 學(xué) 基 金（U2141222）；中國(guó)航發(fā)自主創(chuàng)新 專項(xiàng)（CXPT-2022-034）

通訊作者：弭光寶（1981—），男，博士，研究員，主要從事專業(yè)方向?yàn)楹娇瞻l(fā)動(dòng)機(jī)鈦火防控及高溫鈦 合金，聯(lián)系地址：北京市海淀區(qū)溫泉鎮(zhèn)環(huán)山村 8 號(hào)院（100095），E-mail：miguangbao@163.com

相關(guān)鏈接
